包装机-百科

分类: 食品机械 浏览量: 留言数: 14844

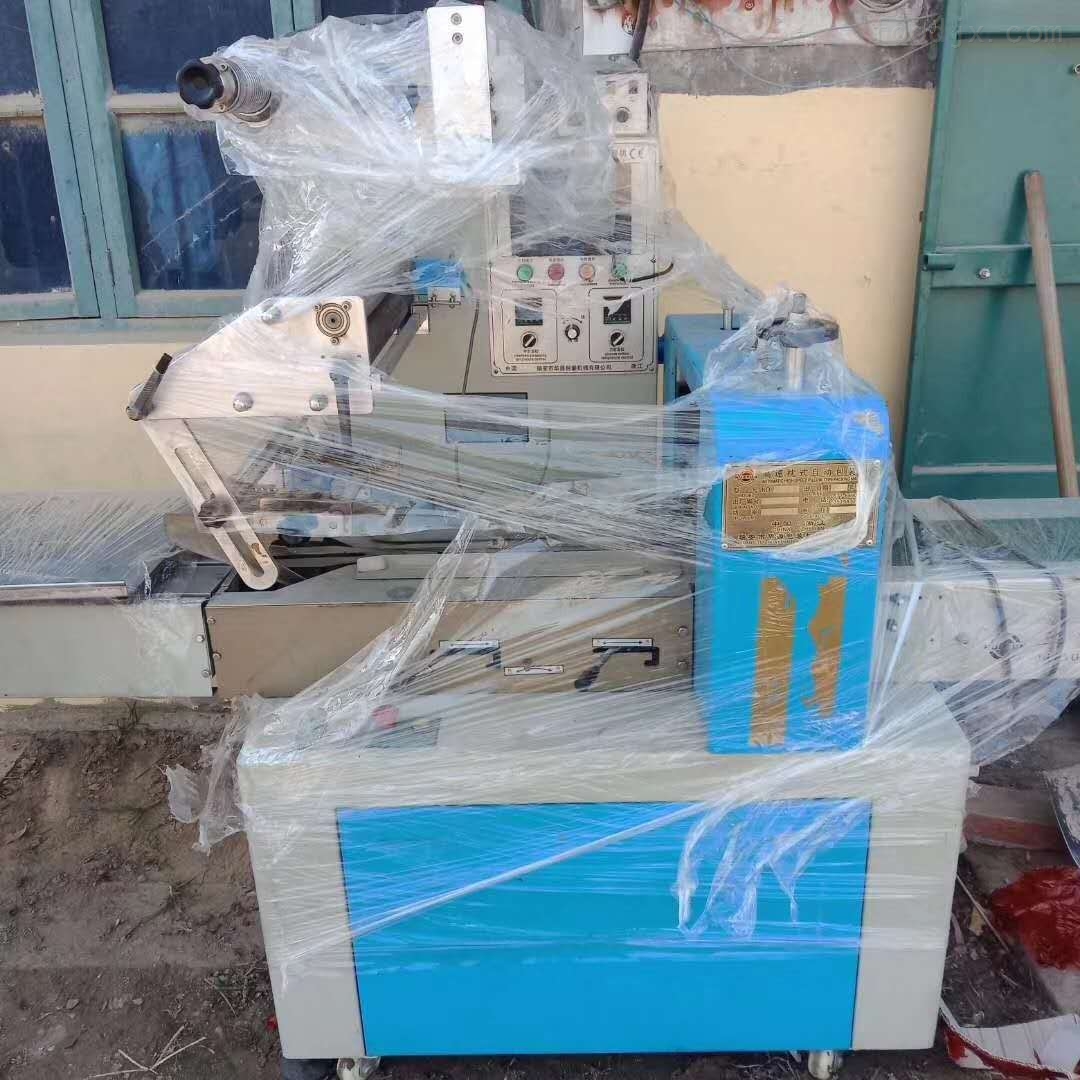

包装机就是把产品包装起来的一类机器,起到保护,美观的作用。 包装机主要分2个方面: 1.流水线式整体生产包装,2.产品外围包装设备。

包装机
包装机

1包装机应用

流水线式整体生产包装,应用于食品、医药、日化、五金、灯饰、家具等行业的(袋装,瓶装)产品的灌装(添充)、封口机、打码.

主要包括:液体(膏体)灌装机、枕式包装机、卧式包装机、立式包装机、粉剂颗粒包装机、给袋式自动包装机、冷冻产品自动包装机等。

2产品外围

包装设备,,用于产品生产出来后的喷(打)生产日期、封口、缩膜等

主要包括:包装机、灌装机、封口机、打码机、打包机、真空机、收缩机、真空包装机、称重包装机等。

包装机采用彩色触摸屏和稳定可靠的双轴高精度输出的PLC控制、制袋、计量、充填、封合、打码、切袋一次性完成。

它采用气路控制和电路控制独立分离,噪音小,性能稳定。

采用双皮带伺服拉模和双伺服控制,阻力少,包装袋成型好,更美观,实现高精度定位,尺寸准确。

3分类

包装机的种类繁多,分类方法很多。从不同的观点出发可有多种,按机械种类分为:液体包装机、粉剂包装机、颗粒包装机、贴体包装机、酱类包装机、电子组合秤包装机、枕式包装机;按包装作用分,有内包装、外包包装机;按包装行业分,有食品、日用化工、纺织品等包装机;按包装工位分,有单工位、多工位包装机;按自动化程度分,有半自动、全自动包装机等。

真空包装机根据包装物的放置位置不同,分水平真空包装机和垂直真空包装机。水平真空包装机的被包装物是水平放置;垂直真空包装机的被包装物是垂直放置。水平真空包装机在市场上更常见。

(1) 透明膜三维包装机

主要用于各种中高档产品的透明膜三维包装,效果和香烟盒相一样漂亮,具有节能省电,包装效果精美等特点.

(2)充填机

充填机是将精确数量的包装品装入到各种容器内的包装机。其主要种类有:

①容积式充填机。包括量杯式、插管式、柱塞式、料位式、螺杆式、定时式充填机。

②称重式充填机。包括间歇称重式、连续称重式、称重—离心等分式等充填机。

③计数式充填机。包括单件计数式、多件计数式充填机。

(3)封口机

封口机是将充填有包装物的容器进行封口的机械,其主要种类有:

①无封口材料封口机。包括热压式、冷压式、熔焊式、插合式、折叠式等封口机。

②有封口材料封口机。包括旋合式、滚纹式、卷边式、压合式等封口机。

③有辅助封口材料封口机。包括胶带式、粘结式、钉合式、结扎式、缝合式等封口机。

(4)裹包机

裹包机是用柔性的包装材料,全部或部分地将包装物裹包起来的包装机。其主要种类有:

①全裹式裹包机。包括扭结式、覆盖式、贴体式、接缝式等裹机。

②半裹式裹包机。包括折叠式、收缩式、拉伸式、缠绕式等裹机。

(5)多功能包装机

这类包装机具有两种或两种以上的功能。其主要种类有:

①充填封口机。它具有充填、封口两种功能。

②成型充填封口机。它具有成型、充填、封口三种功能。成型的种类有袋成型、瓶成型、箱盒成型、泡罩成型、熔融成型等。

③定型充填封口机。它具有定型、充填、封口功能。定型方式

④双面封箱机。它能同时封上盖和下底两个面。封箱时,箱子可侧放或立放。

(6)收缩包装机

收缩包装机是在收缩过程中,不影响包装物的品质,而能收缩快速完美,包装后的产品能密封、防潮、防撞击、适用于多件物品紧包装和托盘包装。

①热收缩包装机。采用PLC及触摸屏全自动电脑控制,并且具有无膜报警及封切障碍报警功能

②餐具收缩包装机。是餐具专用收缩包装机,

③板材收缩包装机。是针对门板、玻璃板等板材类收缩包装设计的,适用于任何收缩薄膜的收缩包装

④食品收缩包装机。应用于轻工、食品、饮料、糖果、文化用品、工艺美术、五金工具、日用百货、化工用品等

⑤远红外线收缩机。包装后的物品能密封、防潮、防污染,保护物品免受外部的冲击,具有一定的缓冲性,广泛用于各种小产品的包装。

4故障解决

电磁铁不吸合,造成这种故障的原因多半是主机内部故障、电磁铁线圈烧断、线路中断等各方面的原因,解决的方法为:首先检查是主机内部还是外部出了问题;其次查看电磁铁保险管,查看电磁铁是否有通电迹象,排除机械卡阻,在一切都正常的情况下检测内部电源;在称重包装机中常遇到的是造成这种故障的原因是:传感器损坏,供桥电压故障,线路接法或中断有误,排除的方法为:检测传感器及连线或主机的荷重信号,近而检测供桥和放大电路或计算机输出显示电路,有时也会出现系统稳定性不好造成袋装量不稳定解决这个问题可试探线路是否故障。

5包装机介绍

随着人们生活水平不断提高,对各种方便食品的需求也随之大增,这近一步拉动了我国食品包装业的快速发展。真空包装机是发展比较快的包装机械之一,拥有着广阔的发展前景。真空包装机种类又分很多种,下面给大家介绍一下真空包装机。

定义

人们常常把被包装物放到真空室的外侧完成真空包装的设备叫真空包装机。

原理

真空包装机是通过抽气嘴放到被包装物的包装袋内,抽空空气,退出抽气嘴,然后完成封口。

特点

1、排除了包装容器中的部分空气(氧气),能有效地防止食品腐败变质。

2、采用阻隔性(气密性)优良的包装材料及严格的密封技术和要求,能有效防止包装内容物质的交换,即可避免食品减重、失味,又可防止二次污染。

3、真空包装容器内部气体已排除,加速了热量的传导,这即可提高热杀菌效率,也避免了加热杀菌时,由于气体的膨胀而使包装容器破裂。

在食品行业,真空包装应用非常普遍,各种熟制品如鸡腿、火腿、香肠等;腌制品如各种酱菜以及豆制品、果脯等各种各样需要保鲜的食品越来越多地采用真空包装。经过真空包装的食品保鲜期长,大大延长食品的保质期。

注意事项

在选择真空包装机时,不应单纯按型号去选取机型,通俗讲:由于各个用户所生产的食品(包装物)不尽相同,包装尺寸不尽一。

组成

真空泵,电机,真空室,封口条,有机玻璃板上盖,气囊,电磁阀等.

技术特点

1、 进出料方式:前进右出式

2、 压缩真空包装机采用热箱固定瞬间加热方式,节省能源

3、 特殊电热排列,热量分布均匀.

4、 机体小巧,占地面积小

5、 适用于小批量生产和中量生产.可配合流水线作业,提高效率的真空包装机器

6、 采用中国台湾、日本、韩国*零配,性能稳定可靠

6优势

要想在规定的时间内,为自己创造出大的利益,就要确保自己的食品包装生产线运行良好,在生产过程中不会出现错误,这样在尽量避免错误出现和故障的影响,才会为企业获得最大的利益。自动化水平在制造工业中不断提高,应用范围正在拓展。包装机械行业中自动化操作正在改变着包装过程的动作方式和包装容器及材料的加工方法。实现自动控制的包装系统能够极大地提高生产效率和产品质量,显著消除包装工序及印刷贴标等造成的误差,有效减轻职工的劳动强度并降低能源和资源的消耗。具有革命意义的自动化改变着包装机械行业的制造方法及其产品的传输方式。设计、安装的自动控制包装系统,无论从提高包装机械行业的产品质量和生产效率方面,还是从消除加工误差和减轻劳动强度方面,都表现出十分明显的作用。尤其是对食品、饮料、药品、电子等行业而言,都是至关重要的。自动装置和系统工程方面的技术正在进一步深化,并得到更广泛的应用。

7流程

全自动套袋包装机是热收缩包装机设备中先进、自动化程度高的一款产品。该产品适用于薄膜封切及热收缩包装。全自动热收缩包装机可以自动送膜、然后自动制袋、表面抚平,封口切膜打包、热收缩包装一次完成。同时对废料可以进行回收。全自动热收缩机的切刀为恒温式特级铝合金材料,为POF膜片封切特制。该切刀的特点是封口线比较细,抗粘。另外,针对包装大小不一的情况,全自动热收缩包装机可以在一定范围内调整,不用更换磨具。同时可以手动调整的部位还有热收缩炉温度和热收缩包装的速度。该产品广泛用在制药、食品、文具、化妆品、电子产品、玩具等领域。首先对套袋包装机设定好加热时间

按下手动或则自动按钮后,齿条汽缸电磁阀得电输出推动齿轮,齿轮带动链条,此时齿条汽缸后位接近开关断开。当齿条汽缸运行到上止点时,齿条汽缸的前位接近开关导通,烘箱汽缸电磁阀得电输出。

烘箱汽缸运行到上止点时,定时器(见下图)启动开始延时,齿条汽缸电磁阀断电。

定时结束,烘箱汽缸电磁阀断电。

8发展

机械行业的发展现状

中国真空包装机形成行业仅20年,基础相对薄弱,技术及科研力量不足,其发展相对滞后,在某种程度上拖了食品和包装工业的后腿。预测到2010年,国内行业总产值可达到1300亿元(现价),而市场需求可能达到2000亿元。如何能够尽快的赶上并且抓住这个巨大的市场是我们迫切需要解决的问题。

我国真空包装机行业的发展现状

我国真空包装机起步于上个世纪70年代末,年产值只有七八千万元产品,品种仅有100多种,销售总额由1994年的150亿元增加到2000年的300亿元,产品品种由1994年的270种发展到2000年的3700种。

产品水平上了新台阶,开始出现规模化、成套化、自动化的趋势,传动复杂、技术含量高的设备开始出现。可以说我国的机械生产已满足了国内的基本需求,并开始向东南亚及第三世界国家出口,如我国2000年的进出口总额为27.37亿美元,其中出口额为12.9亿美元,比1999年提高了22.2%。在出口的机械品种中以食品(乳品、糕点、肉类、水果)加工机、烤箱、封装、贴标签机、纸塑铝复合罐生产设备等机械出口较多,食品机械如制糖、酿酒、饮料、真空包装机等设备已开始成套出口。

发展现状

仍就食品的销售包装而言,现今常用、基本的包装工艺方法有两大类,即充填与裹包。充填方法几乎适用于一切物料和各类包装容器。具体讲,对流动性较好的液体、粉体、散粒体,主要依靠自身重力,必要是辅以一定的机械作用便可完成包装过程。而对黏性较强的半流体或体形较大的单件、组合件,则要求采用相应的挤压、推入、拾放等强制性措施。至于裹包方法却与此有所差异,它主要适用于外形规整、有足够硬性挺性、且要求包装得较紧实的单件或组合件,多用柔性的塑料及其复合材料(有的附加轻质托盘、衬板),借助机械作用进行裹包。

近十余年来,国际包装界十分重视提高包装机械及整个包装系统的通用能力和多功能集成能力,为市场开拓日新月异的多样化商品提供及时灵活应变的生产手段。同时基于合理简化包装和优势包装工艺方法的实际需要,不断探索,明显地加快了自身技术革新的步伐。尤其是与现代自动机床同步发展相呼应,逐步明确。要想建立多样化、通用化、多功能集成化的包装机械新体系,首先必须着重解决组合化和机电一体化的大问题,无疑这是今后的重要发展方向。

机械包装代替手工包装,大大提高了包装的效率,但是包装泛滥也已经成为一种恶习。未来不仅仅包装,包装机械也将朝向环保发展。绿色环保就是未来的主旋律。

包装机械行业的发展

中国包装机械起步较晚,起于上个世纪70年代,北京市商业机械研究所在研究了日本的包装机械后,完成制造了包装机,经过20多年的发展,中国包装机械已成为机械工业中*行业之一,为中国包装工业快速发展提供了有力的保障,有些包装机械*,已能基本满足国内市场的需求,部分产品还有出口。中国包装机械进口额与总产值大抵相当,与发达国家相差甚远。

在行业快速发展的同时也存在一系列的问题,现阶段中国包装机械行业水平还不够高。包装机械市场日趋垄断化,除了瓦楞纸包装机械和一些小型包装机有一定规模和优势外,其它包装机械几乎不成体系和规模,市场上需求量大的一些成套包装生产线,如液体灌装生产线、饮料包装容器成套设备、无菌包装生产线等,在世界包装机械市场中均被几家大包装机械企业集团所垄断,面对国外品牌强劲冲击国内企业应该采取积极对策。

从现阶段情况看,全球的包装机械需求以每年5.3%的速度增长。美国拥有大的包装设备生产商,其次是日本,其他主要生产商还包括德国、意大利和中国。但未来包装设备生产增长快的是在发展中的国家和地区。发达国家将从刺激国内需求中获利,并在发展中国家寻找当地合适的生产厂家,特别是在食品加工厂进行投资,提供包装机械设备。而中国自加入世贸组织以来取得了长足的进步,中国的包装机械水平提升非常快,与世界的先进水平差距逐渐缩小。随着中国的日益开放,中国的包装机械也将进一步打开国际市场。

9发展前景预测

我国的食品包装企业大部分规模偏小,“小而全”是其主要特征之一,同时存在着不顾行业发展要求,重复生产那些成本低、工艺水平比较落后、易于制造的机械产品,行业内大约有1/4的企业存在低水平重复生产现象。这是对资源的极大浪费,造成包装机械市场的混乱,阻碍行业的发展。

多数企业年产值在几百万元到1000万元之间,低于100万元的企业为数还不少。每年有近15%的企业转产或倒闭,但又有15%的企业加入这个行业,极其不稳定,现象阻碍了行业发展的稳定性。

随着科学技术的不断发展,各种食品、水产加工品的出现,对食品包装技术和设备都提出了新的要求。食品包装机械竞争日趋激烈,未来的食品包装机械将配合产业自动化,促进包装设备总体水平提高,发展多功能、高效率、低消耗的食品包装设备。

机电一体化

实现食品包装机械机电一体化

传统的包装机械多采用机械式控制,如凸轮分配轴式,后来又出现了光电控制、气动控制等控制形式。但是,随着食品加工工艺的日益提高,对包装参数的要求不断增多,原有的控制系统已难以满足发展的需要,应采用新的技术改变食品包装机械的面貌。当今的食品包装机械是集机、电、气、光、磁于一体的机械电子设备,在设计时,应着力于提高包装机械的自动化程度,将包装机械的研发与计算机结合,实现机电一体化控制。

机电一体化的实质就是从系统观点出发,运用过程控制原理,将机械、电子与信息、检测等有关技术进行有机组合。

总体讲,它是将微机技术引入到包装机械,应用机电一体化技术,开发智能化包装技术,按产品自动包装工艺要求组合成全自动包装系统进行生产,生产过程的检测与控制、故障的诊断与排除将实现全面自动化,实现高速、优质、低耗和安全生产。可用于水产加工食品的精确计量、高速充填和包装过程自动控制等,将使包装机械结构大为简化,提高包装产品质量。如常见的塑料袋封口机,其封口质量与包装材料、热封温度和运行速度等有关。如材料(材质、厚度)发生变化,那温度和速度也要随之改变,但变化多少却难把握。如采用微机控制,将各种包装材料的封口温度和速度的参数匹配输入微机存储器,再配上必要的传感器,组成自动跟踪系统,这样,不管哪个工艺参数改变,都能保证的封口质量。

多功能集成化

采用新技术,建立自动化、多样化、多功能集成化的包装机械新体系

食品包装机械其技术发展趋势主要体现在高生产率、自动化、单机多功能、多功能组成生产线、采用新技术上。如:多工位制袋真空包装机,其制袋、称重、充填、抽真空、封口等多种功能可在一台单机上完成;功能不同、效率相匹配的几种机器可组合成为功能较齐全的生产线,如法国CRACECRYOYA和ISTM公司研制的鲜鱼真空包装生产线。

在封口方面应用热管和冷封口技术。另外,随着包装从单一技术转向与加工相结合研究取得进展,应将包装技术领域延伸到加工领域,开发包装、加工一体化的食品加工包装设备。

国际化

适应国际市场要求,开发设计绿色包装机械

加入WTO后,国际包装机械行业竞争日益激烈,国外的绿色贸易壁垒对食品包装机械行业提出更高的要求,所以,必须改变传统的包装机械设计及开发模式,在设计阶段考虑到使包装机械在其全生命周期中(设计、加工制造、装配、使用、维修直至废弃后处理处置过程)对环境无影响或影响最小化、资源低耗、易于回收等“绿色特征”,以提升我国包装机械的核心竞争力。

印刷用油墨在内的关键原材料及其供应方目录应进行备案,以便对批量生产的食品包装/容器类产品进行监督控制,使消费者能够买到保证安全、放心的产品。因为千千万万消费者每天要食用的食品、药品,必须使用不仅能保护内容物不受病毒、病菌污染的软塑包装材料,还要求软塑包装材料本身符合安全卫生的规定,避免包装材料污染所包装的食品、药品,故保证食品包装的卫生安全性乃是当务之急。

21世纪包装机发展趋势

真空包装技术起源于20世纪40年代。自1950年聚酯、聚乙烯塑料薄膜成功地应用于商品包装以来,真空包装机便得到迅速的发展,其技术发展趋势主要体现在高生产率、自动化、单机多功能、组成生产线、采用相关新技术这5个方面。 1、高生产率。真空包装机的生产率已从每分钟数件发展到数10件,热成型—充填—封口机的生产率可达500件/分以上。 2、自动化。全自动真空包装机具有抽真空、封口、印字、冷却一次性完成之功能,主要用于茶叶、花生、虾仁、玉米等食品的包装。 3、单机多功能。在单机上实现多功能,可方便地扩大使用范围。实现单机多功能必须采用模块化设计,通过功能模块的变换和组合,成为适用于不同包装材料、包装物品、包装要求的不同类型的真空包装机。 4、组成生产线。当需要的功能越来越多时,将所有的功能集中在一个单机上会使结构非常复杂,操作维修也不方便,这时可把功能不同、效率相匹配的几种机器组合成功能较齐全的生产线。 5、采用相关新技术。在包装方法上大量采用充气包装取代真空包装,将充气成分、包装材料与充气包装机三方面的研究紧密结合起来;在控制技术上,更多地应用计算机技术和微电子技术;在封口方面应用热管和冷封口技术,也可以将先进的装置直接安装在真空包装机上,如装上计算机控制的粗粒物料高精度组合秤;在旋转或真空包装机上,应用先进高速的圆弧面凸轮分度机械等。

10相关阅读

封箱机分类

1.按胶带所封位置和条数分类:

①I型封箱机。它在箱子的上盖和下底的外折页接缝处用一条胶带封合。这种封合,操作简单,但密封性较差。

②H型封箱机.它在I型封箱的基础上,即在I型封合胶带的两端加封两条胶带,形如H,故称H型.它能增加箱子强度和密封性能,但成本较高.

2.按专用化程度分类:

①通用封箱机.它能调节某些机构以变换封箱机的有关尺寸,来适应多种尺寸规格箱子的封箱,它适应范围较广,是一种普遍使用的封箱机.

②专用封箱机.它只能封合某一种规格尺寸的箱子,封箱速度快,适用大批量封箱作业.

③随机型封箱机.它在规定的尺寸范围内,各有关机构能自动地变换,以适应不同尺寸箱子的封箱需要,是一种自动化程度很高的封箱机.

封 口 包 装 机

它是一种多功能的包装机。物料进入包装机的顶部后,计量部分将定好数量的产品依次送入物料通道。卷筒包装材料在通过物料通道的外壁时,被成形器卷绕成筒状,纵封器将其纵向缝焊封牢固。横封器完成包装袋的顶封和下一个袋子的底封,成为两道焊缝。由于下料通道被包装袋裹住,底封封焊后就可直接向袋内下料,随之移动一个工位完成顶封封口,并用切刀切断,完成包装工序。

卷筒包装材料有单层的和复合的。单层的如防潮玻璃纸、聚乙烯、聚丙烯、高密度聚乙烯,复合的如拉伸聚丙烯/聚乙烯、聚乙烯/玻璃纸/铝箔。此外还有可热封的材料等。包装封口型式有枕式封口、三边封口和四边封口等。

装盒、装箱包装线

装盒机用于产品销售的包装。它将经过计量的一份定量物料装入盒中,并把盒的开口部分闭合或封固。装箱机用于完成运输包装。它将销售包装成品按一定排列方式和定量装入箱中,并把箱的开口部分闭合或封固。装盒机和装箱机均有容器成形 (或打开容器)、计量、装入、封口等功能。图2为软管充填、装盒、装箱包装线的流程图。灌装机使软管容器定位,经计量充填后,封固容器的尾端,然后送至装盒机。装盒机先将盒坯成形,将软管裹以衬纸后,推入盒中封闭盒口。小盒经输送装置送到装大盒机中堆叠。堆叠预定数量后,大盒坯以裹包的方式形成容器,与此同时将小盒装入其中,并施胶封口。大盒输送到装箱机中堆叠,达到预定数量后装入打开的箱中。装箱后,由封箱贴条机将箱盖施胶封口,并在盖舌齐缝处贴以胶带或使用捆扎机将箱捆扎牢固。

液体灌装机及其流水线

按灌装原理灌装机分为常压灌装机、压力灌装机和真空灌装机。

① 常压灌装机:它在大气压力下靠液体自重进行灌装。这类灌装机又分为定时灌装和定容灌装两种,只适用于灌装低粘度不含气体的液体如牛奶、葡萄酒等。

② 压力灌装机:它在高于大气压力下进行灌装,可分为两种:一种是贮液缸内的压力与瓶中的压力相等,靠液体自重流入瓶中而灌装,称为等压灌装;另一种是贮液缸内的压力高于瓶中的压力,液体靠压差流入瓶内,高速生产线多采用这种方法。压力灌装机适用于含气体的液体灌装,如啤酒、汽水、香槟酒等。

③ 真空灌装机:在瓶中的压力低于大气压力下进行灌装。这种灌装机结构简单,效率较高,对物料的粘度适应范围较广,如油类、糖浆、果酒等均可适用。

小型真空包装

小型真空包装机适用于以复合薄膜或铝箔袋封口,外形小巧、功能实用、操作简便的家用真空包装机,单室真空包装机价格是经济实惠的一种类型,全自动小型真空包装机采用微电脑程序控制操作系统,机电一体化技术结合,很大程度上满足了人们日常生活的需求。比如保存食物、保存床上用品等。特别是对于棉麻织物的保存,抽真空后大大节约了空间,很受用户欢迎,真空包装机说明可参考导航栏中“行业知识”。

粉剂颗粒液体

a、立式制袋机,主要用于小剂量(一般在1-150ml)的颗粒、粉剂、膏液体的制袋包装,它集制袋、灌装、封口、印码、切袋一体,自动化程度较高,该包装机用于包装农药、兽药、种子、中药、饲料、干燥剂、盐、味精、汤料、茶叶、洗发液、调味汁、油脂、脂膏、化妆品、农药、化肥、医药、兽药、面膜粉、奶粉等物料。 b、粉剂颗粒称重包装机,主要是单机设备或配半自动、自动生产线。

11包装机优点

1.包装机械用途广泛: 市场上:食品.化工.医药.轻业都在使用(机械行业相对较少) .

2.具有使用方便 (自动完成制袋、计量、下料、封合、分切、计数、打印批号等功能。)

3.效率高 :中国市场的包装机产量以可接近120-240包分钟 替代80年代的手工制品 产量大大超过当时数倍.

4.干净卫生节能 使用包装机干净卫生 不再需要手工作业 可能使用 干净 卫生 省料 省袋 省费 环保的功能.

5、可视性良好的侧开式防护挡板,操作安全。

6、采用新摇盘式容杯调整装置,可在机器运行过程中随时调整包装容量,减少物料损失,提高工作效率;

可自动完成制袋、计量、下料、封合、分切、计数、打印批号(同时可根据客户要求配置)等功能。

分类与适用范围

可包括食品真空包装机,家用真空包装机,小型真空包装机,台式真空包装机、单室真空包装机、双室真空包装机、立体袋真空包装机、各种电子真空包装机等等;适合于对各种食品、肉制品、海产品、果蔬、酱菜、冷却肉、医药产品、五金元件、医疗器械等进行包装。

12节能改造

一、食品包装机的工作原理

目前的枕式自动包装机采用国内成熟可靠的技术设计生产,汇集了包装机械领域多年经验的精华,该包装机能够采用各种复合包装膜卷材对块状食品进行包装,十分适合中国广大用户需要。 1)自动包装机的电气部分一般由以下组成:

a)主控电路由人机界面(文本显示器)、变频器、可编程控制器(PLC)组成控制核心;

b)温控电路由智能型温控表、固态继电器、热电偶元件等组成,控温精确,显示直观,设定方便;

c)由光电开关、电磁接近传感器等实现多点追踪与检测;

2)全自动枕式工作原理:

随着自动化程度的提高,包装机的操作、维护和日常保养更加方便简单,降低了对操作人员的专业技能要求。产品包装质量的好坏,直接与温度系统、主机转速精度、追踪系统的稳定性能等息息相关。

追踪系统是包装机的控制核心,采用正反向双向追踪,进一步提高了追踪精度。机器运行后,薄膜标记传感器不断的在检测薄膜标记(色标),同时机械部分的追踪微动开关检测机械的位置,上述两种信号送至PLC,经程序运算后,由PLC的输出Y6(正追)、Y12(反追)控制追踪电机的正反追踪,对包装材料在生产过程中出现的误差及时发现同时准确的给予补偿和纠正,避免了包装材料的浪费。检测若在追踪预定次数后仍不能达到技术要求,可自动停机待检,避免废品的产生。

由于采用了变频调速,大幅减少了链条传动,提高了机器运转的稳定性和可靠性,降低了机器运转的噪音。保证了该包装机高效、低损耗、自动检测等多功能、全自动的高技术水平。使其既有美丽时尚的外表,又有健康机敏的头脑。

食品包装机所用传动系统虽然应用功能比较简单,但对传动的动态性能有较高的要求,系统要求较快的动态跟随性能和高稳速精度。因此必须考虑变频器的动态技术指标,选用高性能变频器才能满足要求。

13发展问题

中国已经成为*大的商品生产和出口大国,与此同时,全球的目光也聚焦在发展快、规模大、具潜力的中国包装市场。尽管国内包装机械市场前景广阔,但诸如单机自动化、稳定性和可靠性差、外观造型不美观、寿命短等问题也使国内包装机械产品饱受诟病。

安全检测技术:安全在任何一个行业都是第一关键词,在包装行业更是如此。食品安全在包装机械上的体现不只局限在简单的物理参数的范围,同时也要关注食品的颜色、原料等因素。包装机械应用的范围在扩大,这样不断地为机械厂家以及自动化产品供应商提出新的要求。

运动控制技术:运动控制技术在国内的发展十分迅速,但是在包装机械行业的发展动力却显得上升乏力。运动控制产品及技术在包装机械上的作用主要是达到精确的位置控制和严格的速度同步的要求,主要用于装卸、输送、打标、码垛、卸垛等工序。李教授认为运动控制技术是区别高、中、低端包装机械的关键因素之一,也是中国包装机械升级的技术支撑。

柔性化生产:各大企业为适应市场激烈的竞争,产品更新换代的周期越来越短。据了解,化妆品生产,一般可达到三年一变,甚至一个季度一变,同时生产量又相对较大,所以对包装机械的柔性与灵活性提出了很高的要求:即包装机械的寿命要远远大于产品的寿命周期。因为,只有这样才能符合产品生产经济性的要求。要从三个方面考虑柔性化的概念:量的灵活性、构造的灵活性以及供货的灵活性。

制造执行系统:近几年来,集成技术在包装行业发展势头迅猛。包装机械设备种类较多,这就使得不同厂商的产品接口对接、设备与工控机、信息与设备之间的传输方式遇到了很大难题。在这种情况下,包装企业转而向制造执行系统(MES)寻求解决方案。

14问题解答

一、收缩机升温缓慢或无法升至较高温度(摄氏160度以上)是什么原因?

答:加热器的线路是主电源线经过一个吸磁开关再到电热管,所以应先检测吸磁开关各接点是否正常。如线路没有通过其中一个相位,则会出现以上现象。如吸磁开关正常,可再检查电表,看各相位与机器的欧姆值是否相同。如果正常应为短路。如各相位均接通但线路或电热管仍然异常,则需更换加热器。

二、设备在工作时膜料易偏移并无法正常送料怎么调整?

答:在设备中如遇到膜料偏移,经调整膜卷位置和张力平衡杆均无效的情况下,可通过调整上三角板的角度来解决这一问题。如上层膜料偏离夹料链条,可将上三角板向顺时针方向调整;如下层膜料偏离夹料链条,可将上三角板向逆时针方向调整。

三、包装6瓶装的集束包装时,电眼无法探测包装物,机器工作时容易切到包装物,应如何调整?

答:集束包装各瓶身的间隙会影响电眼的探测,这时可将水平电眼探测角度调整为斜角。调整后可减少电眼探测到包装物间隙的几率,从而避免工作中出现的乱切现象。

电 源:1P 230V

大功率:2.1KW

整机尺寸:W 680mm x L 1120mm

台面高度:920mm

机器重量:71kg

封边范围:W 320mm x L 460mm

大产品高度:200mm

15维护保养

1、真空包装机应在温度-10℃—50℃,相对湿度不大于85%,周围空气中无腐蚀性气体,无粉尘、无爆炸性危险的环境中使用。像打包机和收缩机一样,本真空包装机为三相380V电源。

2、为真空包装机确保真空泵正常工作,真空泵电机不允许反转。应经常检查油位,正常油位为油窗的1/2-3/4处(不能超过),当真空泵中有水分或油颜色变黑时,此时应更换新油(一般连续工作一两个月更换一次,用1#真空汽油或30#汽油、机油也可以)。

3、杂质过滤器应该经常拆洗(一般1-2个月清洗一次,如包装碎片状物体应缩短清洗时间)。

4、连续工作2-3个月应打开后盖30对滑动部位及开关碰块加润滑油,对加热棒上的各连接活动处应视使用情况加油润滑。

5、对减压、过滤、油雾三联件24要经常检查,确保油雾、油杯内有油(缝纫机油),过滤杯内无水。

6、加热条、硅胶条上要保持清洁,不得粘有异物,以免影响封口质量。

7、加热棒上,加热片下的二层粘膏起绝缘作用,当有破损时应及时更换,以免短路。

8、用户自备工作气源和充气气源,真空包装机工作压力已设定为0.3MPa,比较合适,无特殊情况不要调节过大。

9、真空包装机在搬运过程中不允许倾斜放置和撞击,更不能放倒搬运。

10、真空包装机在安装时必须有可靠接地装置。

11、严禁将手放入加热棒下,以防受伤,遇紧急情况立即切断电源。

12、工作时先通气后通电,停机时先断电后断气。

日常维护

包装机械维护保养的几个关键:清洁、紧固、调整、润滑、防腐。在平常的生产过程中,各个机器保养员应做到,根据机器包装设备的保养手册及保养规程,按规定周期内严格执行各项保养工作,降低零件的磨损速度,消除产生故障的隐患,延长机器的使用寿命。

保养分为:例行保养、定期保养(分:一级保养、二级保养、三级保养)、特殊保养(分:为换季保养、停用保养)。

例行保养

以清洁、润滑、检查和紧固为中心,在机器工作中及工作后都要按要求进行例行保养。

一级保养工作是在例行保养得基础上进行的,重点工作内容是润滑、紧固并检查各有关部位及其清洁工作.

二级保养工作以检查、调整为重点。具体要检查发动机、离合器、变速器、传动构件、转向和制动构件。

三级保养重点是检测、调整、排除故障隐患及平衡各部件的磨损程度。要对影响设备使用性能的部位及有故障征兆的部位进行诊断检测和状态性检查,进而完成必要的更换、调整及故障排除等工作。

换季保养

是指包装设备每年入夏和入冬前应重点对燃润系统、液压系统、冷却系统和启动系统等构件的检测和修复。

停用保养

是指在包装设备因季节因素(如冬休期)等需要停用一段时间时应做好清洁、整容、配套、防腐等工作。

封切方式:底部刀片

膜卷大外径:DIA 250mm x W 470mm

产 量:4-6 pcs/min

故障解决

电磁铁不吸合,解决的方法为:首先检查是主机内部还是外部出了问题;其次查看电磁铁保险管,查看电磁铁是否有通电迹象,排除机械卡阻,在一切都正常的情况下检测内部电源;在称重包装机中常遇到的是造成这种故障的原因是:传感器损坏,供桥电压故障,线路接法或中断有误,排除的方法为:检测传感器及连线或主机的荷重信号,近而检测供桥和放大电路或计算机输出显示电路,或卸下主机,通过内部短接施加清零信号,判断故障位于机内还是来自开关,然后再解决问。
