真空烘箱-百科

分类: 食品机械 浏览量: 留言数: 14714

真空烘箱,是将干燥物料处于负压条件下进行干燥的一种箱体式干燥设备。它的工作原理是利用真空泵进行抽气抽湿,使工作室内形成真空状态,降低水的沸点,加快干燥的速度。

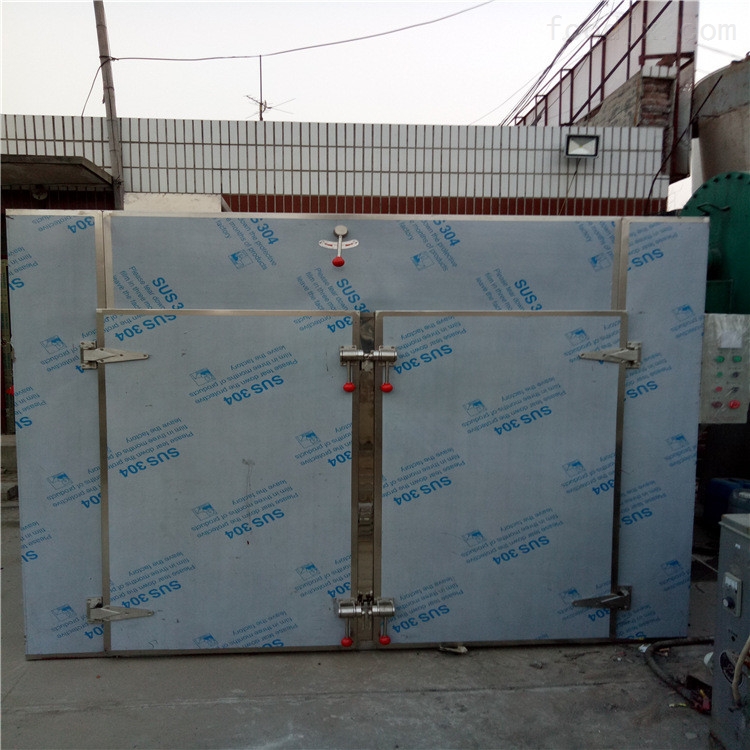

真空烘箱
真空烘箱

1产品特点

HOCHECK真空烘箱能在较低温度下得到较高的干燥速率,热量利用充分,主要适用于对热敏性物料和含有容剂及需回收溶剂物料的干燥。在干燥前可进行消毒处理,干燥过程中不得有任何杂物混入,本干燥器属于静态真空干燥器,故干燥物料的形成不会损坏。加热方式有:蒸汽、热水、导热油、电热。

真空烘箱专为干燥热敏性、易分解和易氧化物质而设计,能够向内部充入惰性气体,特别是一些成分复杂的物品也能进行快速干燥。该产品有以下特点:  1、长方体工作室,使有效容积达到最大,微电脑温度控制器,精确控温。

2、钢化、防弹双层玻璃门观察工作室内物体,一目了然。

3、箱体闭合松紧能调节,整体成型的硅橡胶门封圈,确保箱内高真空度。4、工作室采用不锈钢板(或拉丝板)制成,确保产品经久耐用。

5、储存、加热、试验和干燥都是在没有氧气或者充满惰性气体环境里进行,所以不会氧化。

6、最短加热时间,与传统干燥烘箱比加热时间减少50%以上。真空烘箱因为是由电力提供热能,而湿的物品是会导电的,故在使用上宜小心不要有漏电的现象发生,故一般烘箱都要接地使用,以保安全。若没有地线也要确认烘箱没有漏电的现象;若有轻微的漏电现象,可试着将插座拔起后将插脚以相反方向再插入,若没有漏电现象可小心使用,若仍有漏电现象则应立即停用。

广泛应用于医药,冶金,电子五金,食品,化工,PCB烘烤等等行业。

2使用方法

使用环境要求

a)温度:5~40℃

b)相对湿度:≤85%RH

c)电源电压:220V±10%;50Hz

d)周围无强烈震动及腐蚀性气体影响

抽真空调试

a)将箱门关上并将门拉手旋紧到位,关闭放气阀(使橡皮塞上的孔与放气阀上的孔扭偏90°),开启真空阀(由逆时针旋转90°),第一次使用可能真空阀开关较紧,可用力旋转。

b)用随机配件真空连接管(内径:Φ16mm壁厚:10mm)将真空干燥箱抽气管(外径:Φ16mm)和真空泵(2XZ-2型,进气口外径Φ16mm)连接牢固(6090及6210型已连接好)。接通真空泵电源,开始抽气,当真空表指示值达到-0.1Mpa时,先关闭真空阀后关闭真空泵电源,以防止真空泵机油倒流到工作室内,(6090及6210型无真空阀,可直接关闭面板上真空泵电源)此时箱内处于真空状态。

真空箱调试

在真空度调试完毕后,可作如下操作:

a.打开真空箱电源,此时电源指示灯应亮(6090及6210型应再分别打开控温仪开关)控温仪通电自检,PV屏显示工作室内测量温度,SV屏显示出厂时设定的温度。控温仪上AT及HEAT等灯应亮,表示仪表进入加温的工作状态。

b.修改设定温度

1.按一下控温仪的功能键(SET);PV屏显示SP字符后,可用键头按钮进行设定温度的修改(6090与6210型对2及3个仪表应分别设定修改,以下类同)。

2.修改完毕后,再按一下SET键,PV屏显示ST字符,设定定时时间。如不使用定时功能,则仍然让其ST=0。

3.再按一下SET键,使PV屏显示工作室温度,SV屏显示新的设定温度。仪表AT及HEAT灯亮,此时仪表重新进入加温的工作状态。

c.当工作室内温度接近设定温度时,HEAT灯忽亮忽暗,表示加热进入PID调节阶段,仪表有时测量温度超过设定温度,有时低于设定温度属正常现象。当测量温度接近或等于设定温度后,再待1~2h后工作室进入恒温状态,物品进入干燥阶段。

d.所需温度较低时,可采用二次设定方式,如所需工作温度70℃,第一次先设定60℃,等温度过冲开始回落后,再第二次设定70℃,这样可降低甚至杜绝温度过冲现象,尽快进入恒温状态。

e.当物品干燥完毕后,关上电源,如果加速降温,则打开放气阀使真空度为0,待5分钟左右再打开箱门。

4.若工作室内干燥物的湿度较大,产生的水气会影响真空泵的性能,建议在干燥箱和真空泵之间,串入一个“干燥/过滤器”。

5.若在干燥物品的过程中,需要加入氮气等惰性气体,应在合同中注明,增配一个进气阀。

(注意:1.若真空泵正常且符合技术要求,不能抽真空,则打开箱门使用产品附件中的板手将箱体上的门扣向里拧一圈收短,重新关门。2.此真空干燥箱不能作为电热干燥箱使用,因工作室不在真空状态,测量温度与工作室内实际温度误差极大)

3操作流程

1、将物料均匀放入真空干燥箱内样品架上,推入干燥箱内;

2、关紧箱门,放气阀,箱门上有螺栓,可使箱门与硅胶密封条紧密结合;

3、将真空泵与真空阀连接,开启真空阀,抽真空;

4、依据真空泵的性能,抽到压力表为真空泵的极限值为准;

5、抽完真空后,先将真空阀门关闭,如果真空阀门关不紧,请更换,然后再将真空泵电源关闭或移除。(防止倒吸现象产生)

6、本所物料的干燥周期,每隔一段时间观察一下,历力表,温度表,和箱体内的变化,来处理。如果压力表指数下降,则可能存在漏气现象,可再进行抽气操作;

7、干燥完成后,先将放气阀打开,放出里面气体,再进行打开真空干燥箱箱门,取出物料。

4使用注意事项

1.真空箱外壳必须有效接地,以保证使用安全。

2.真空箱应在相对湿度≤85%RH,周围无腐蚀性气体、无强烈震动源及强电磁场存在的环境中使用。

3.真空箱工作室无防爆、防腐蚀等处理,不得放易燃、易爆、易产生腐蚀性气体的物品进行干燥。

4.真空泵不能长时期工作,因此当真空度达到干燥物品要求时,应先关闭真空阀,再关闭真空泵电源,待真空度小于干燥物品要求时,再打开真空阀及真空泵电源,继续抽真空,这样可延长真空泵使用寿命。

5.干燥的物品如潮湿,则在真空箱与真空泵之间]加入过滤器,防止潮湿气体进入真空泵,造成真空泵故障。

6.干燥的物品如干燥后改变为重量轻,体积小(为小颗粒状),应在工作室内抽真空口加隔阻网,以防干燥物吸入而损坏真空泵(或电磁阀)。

7.真空箱经多次使用后,会产生不能抽真空的现象,此时应更换门封条或调整箱体上的门扣伸出距离来解决。当真空箱干燥温度高于200℃时,会产生慢漏气现象(除6050、6050B、6051、6053外),此时拆开箱体背后盖板用内六角扳手拧松加热器底座,调换密封圈或拧紧加热器底座来解决。

8.放气阀橡皮塞若旋转困难,可在内涂上适量油脂润滑。(如凡士林)

9.除维修外,不能拆开左侧箱体盖(6090及6210型除外)以免损坏电器控制系统。

10.真空箱应经常保持清洁。箱门玻璃切忌用有反应的化学溶液擦拭,应用松软棉布擦拭。

11.若真空箱长期不用,将露在外面的电镀件擦净后涂上中性油脂,以防腐蚀,并套上塑料薄膜防尘罩,放置于干燥的室内,以免电器元件受潮损坏,影响使用。

12.真空箱不需连续抽气使用时,应先关闭真空阀,再关闭真空泵电源,否则真空泵油要倒灌至箱内。 [2]

5维护及保养

真空烘箱的真空泵-维护保养

1、经常检查油位位置,不符合规定时须调整使之符合要求。以真空泵运转时,油位到油标中心为准。

2、经常检查油质情况,发现油变质应及时更换新油,确保真空泵工作正常。

3、换油期限按实际使用条件和能否满足性能要求等情况考虑,由用户酌情决定。一般新真空泵,抽除清洁干燥的气体时,建议在工作100小时左右换油一次。待油中看不到黑色金属粉末后,以后可适当延长换油期限。

4、一般情况下,真空泵工作2000小时后应进行检修,检查桷胶密封件老化程度,检查排气阀片是否开裂,清理沉淀在阀片及排气阀座上的污物。清洗整个真空泵腔内的零件,如转子、旋片、弹簧等。一般用汽油清洗,并烘干。对橡胶件类清洗后用干布擦干即可。清洗装配时应轻拿轻放小心碰伤。

5、有条件的对管中同样进行清理,确保管路畅通。

6、重新装配后应进行试运行,一般须空运转2小时并换油二次,因清洗时在真空泵中会留有一定量易挥发物,待运转正常后,再投入正常工作。

7、检查真空泵管路及结合处有无松动现象。用手转动真空泵,试看真空泵是否灵活。

8、向轴承体内加入轴承润滑机油,观察油位应在油标的中心线处,润滑油应及时更换或补充。

9、拧下真空泵泵体的引水螺塞,灌注引水(或引浆)。

10、关好出水管路的闸阀和出口压力表及进口真空表。

11、点动电机,试看电机转向是否正确。

12、开动电机,当真空泵正常运转后,打开出口压力表和进口真空泵,视其显示出适当压力后,逐渐打开闸阀,同时检查电机负荷情况。

13、尽量控制真空泵的流量和扬程在标牌上注明的范围内,以保证真空泵在高效率点运转,才能获得最大的节能效果。

14、真空泵在运行过程中,轴承温度不能超过环境温度35C,高温度不得超过80C。

15、如发现真空泵有异常声音应立即停车检查原因。

16、真空泵要停止使用时,先关闭闸阀、压力表,然后停止电机。

17、真空泵在工作第一个月内,经100小时更换润滑油,以后每个500小时,换油一次。

18、经常调整填料压盖,保证填料室内的滴漏情况正常(以成滴漏出为宜)。

19、定期检查轴套的磨损情况,磨损较大后应及时更换。

20、真空泵在寒冬季节使用时,停车后,需将泵体下部放水螺塞拧开将介质放净。防止冻裂。

21、真空泵长期停用,需将泵全部拆开,擦干水分,将转动部位及结合处涂以油脂装好,妥善保管。 [3]

6原理

1、真空干燥箱的仪表读数与真空室里的玻棒温度计读数产生差异的原因:

一般的电热真空干燥箱都采用先加热真空室壁面、再由壁面向工件进行辐射加热的方式。在这种方式下,控温仪表的温度传感器可以布置在真空室外壁。传感器可以同时接受对流、传导、和辐射热。而处于真空室里的玻璃棒温度计只能接受辐射热,更由于玻璃棒黑度不可能达到1,相当一部分辐射热被折射了,因此玻璃棒温度计反映的温度值就肯定低于仪表的温度读数。一般讲,200℃工况时仪表的温度读数与玻璃棒温度计的读数两者相差30℃以内是正常的。如果控温仪表的温度传感器布置在真空室内,玻璃棒温度计的温度值与仪表的温度读数之间的差异可以适当缩小,但不可能消除,而真空室的密封可靠性增加了一个可能不可靠环节。如果从操作实用角度考虑不希望看到这个差异,可以采用控温仪表*的显示修正功能解决。

2、真空干燥箱先抽真空再升温加热的原因

1)工件放入真空箱里抽真空是为了抽去工件材质中可以抽去的气体成分。如果先加热工件,气体遇热就会膨胀。由于真空箱的密封性非常好,膨胀气体所产生的巨大压力有可能使观察窗钢化玻璃爆裂。这是一个潜在的危险。按先抽真空再升温加热的程序操作,就可以避免这种危险。

2)如果按先升温加热再抽真空的程序操作,加热的空气被真空泵抽出去的时候,热量必然会被带到真空泵上去,从而导致真空泵温升过高,有可能使真空泵效率下降。

3)加热后的气体被导向真空压力表,真空压力表就会产生温升。如果温升超过了真空压力表规定的使用温度范围,就可能使真空压力表产生示值误差。

正确的使用方法应该先抽真空再升温加热。待达到了额定温度后如发现真空度有所下降时再适当加抽一下。这样做对于延长设备的使用寿命是有利的。

3、真空干燥箱不设温度均匀度参数的原因

一般的电热(鼓风)干燥箱均设有温度均匀度参数:自然对流式的干燥箱为工作温度上限乘3%,强制对流式的干燥箱为工作温度上限乘2.5%。惟独电热真空干燥箱不设温度均匀度参数,这是因为真空干燥箱内依靠气体分子运动使工作室温度达到均匀的可能性几乎已经没有了。因此,从概念上我们就不能再把通常电热(鼓风)干燥箱所规定的温度均匀度定义用到真空干燥箱上来。在真空状态下设这个指标也是没有意义的。热辐射的量与距离的平方成反比。同一个物体,距离加热壁20cm处所接受的辐射热只是距离加热壁10cm处的1/4。差异很大。这种现象与冬天晒太阳时,晒到太阳的一面很暖和,晒不到太阳的一面比较冷是一个道理。由于真空干燥箱在结构上很难做到使工作室三维空间内的各点辐射热的均匀一致,同时也缺乏*的评估方法,这有可能是电热真空干燥箱标准中不设温度均匀度参数的原因。

7质量鉴别

首先,从结构上分析,一般的干燥箱外壳都是采用冷轧钢板制造,但是从厚度上将,差别却很大。由于真空干燥箱里面的真空环境,为防止大气压压坏箱体,其外壳厚度要较鼓风干燥箱大些许,一般是选择钢板越厚质量越好,使用寿命也越长。为便于观察,在干燥箱的箱门都设有玻璃窗,一般有钢化玻璃和镶嵌门上的普通玻璃,武汉尚测生产干燥箱箱门全部采用钢化玻璃,虽价格稍贵,但是外观漂亮,对于操作人员的安全更是有力的保障。 由外及里,干燥箱的内胆有两种选择,一是镀锌板,二是镜面不锈钢。镀锌板在长期使用过程中容易生锈,不利于保养;镜面不锈钢外观整洁,易于保养,使用寿命长,属市场上高档次的内胆材质,但是价格要稍高于镀锌板。 内胆的样品架子一般有两层,可根据客户的要求增添。由于样品架的质量是由不锈钢压制而成,且多增加的架子不利于内部热风的循环,加大风机的质量要求,所以每加一个架子的成本在三百元之间。

其次说起温度,不得不谈到保温与密封。国内干燥箱的保温材质主要是以纤维棉为主,少数采用聚氨酯,下面谈谈两种材质的不同特点。从保温效果来讲,聚氨酯的耐温与绝热效果要好于纤维棉,一般聚氨酯可以使箱体内的高温在大几个小时内保持稳定,值得一提的是,聚氨酯的高效绝热性能,可有效地防止箱体外温度过高烫伤操作员。纤维棉材质的干燥箱在高温时,只能靠温度控制器不停的控制与调节,保持箱内温度的稳定,这样大大增加了风机与控制器的工作强度,从而降低了干燥箱的使用寿命。再从后期维护来讲,由于聚氨酯是整个注塑到箱体内的,后期维修时特别繁琐,维修前需要将聚氨酯全部掏出来,修好后再注塑进去。而纤维棉不会这么麻烦,操作简单。最后从市场上讲,纤维棉的价格非常便宜,且可满足大部分的保温要求,运用广泛,武汉尚测建议:纤维棉越细,厚度越大,保温质量越高。干燥箱的密封一般都是采用抗老化的硅橡胶,密封效果很好。

在循环加热性能上,风机的选择至关重要,主要有国产和进口两种风机。选择的主要是进口法国技术,低噪音高性能风机,在使用过程中不会产生国产的风机那样的噪音,并且循环效果好,升温快。当然,具体也可根据客户的需求进行选择。

8烘箱区别

真空干燥箱和一般的烘箱区别

真空箱:是在负压下工作,氧含量少,可以减少或杜绝氧化反应。

负压下溶剂的沸点降低,避免高温干燥损坏物料品质。

若溶剂为有害或有价值的气体可以冷凝回收。

缺点:温度均匀性不好控制,如需控制均匀性必须做多层层板且独立加热。也有真空箱体带风机,先真空再充氮气的加热的。这样可以减少氧化,且通过鼓风保证均匀性。但是没有办法降低溶剂沸点。

一般烘箱:是通过电加热再加鼓风,用热空气换热使物料干燥。通常较真空干燥比造价低,运行成本低。

真空烘箱的真空泵选择注意事项

1、根据空间的大小选择合适的真空泵(1000升的真空箱内部尺寸)

2、抽气速度,建议在2-3分钟内达到自己所需要的真空度(注意真空泵的极限真空)

3、选择真空泵的时候还有要注意,自己箱内的温度和所需要烘干物料的特点(是不是易燃易爆的或者腐蚀性强的、等等)

4、真空泵参考表(常用普通型号)

9产品说明

真空烘箱由高真空度真空泵,箱体,工作室,电加热器及数字温度器组成。能够在设定的真空度条件下稳定工作,适用于医药、化工、电子、器、材料、零件的真空乾燥处理。箱体外壳以冷扎板喷塑,美观悦目。内箱以不锈钢板密焊耐压工艺处理,配上门上的硅胶密封压垫,保证箱内的气密性,并采用玻璃纤维保温,提供高效绝热,节省能耗效果。发热板安装在内箱体四侧,以保证温度均匀性。

10应用

广泛用于医药、食品、轻工、化工、电子等行业作干燥之用,具有干燥物品速度快、污染小、不对被干燥物品的内在质量造成破坏的优点
