用水作为冷却介质，使高温高压的气态制冷剂冷凝的设备，称为水冷式冷凝器。由于自然界中水的温度一般比较低，所以水冷式冷凝器的冷凝温度比较低，对压缩机的制冷能力和运行的经济性都比较有利。制冷系统中大多采用这种冷凝器。水冷式冷凝器中使用的冷却水可以一次流过，也可以循环使用。当使用循环水时，需建有冷却水塔或冷却水池，使离开冷凝器的水得到再冷却，以便重复使用。
1定义
用水作为冷却介质，使高温高压的气态制冷剂冷凝的设备，称为水冷式冷凝器。常用的水冷式冷凝器有卧式壳管式冷凝器、立式壳管式冷凝器、套管式冷凝器等型式。
2卧式壳管式冷凝器

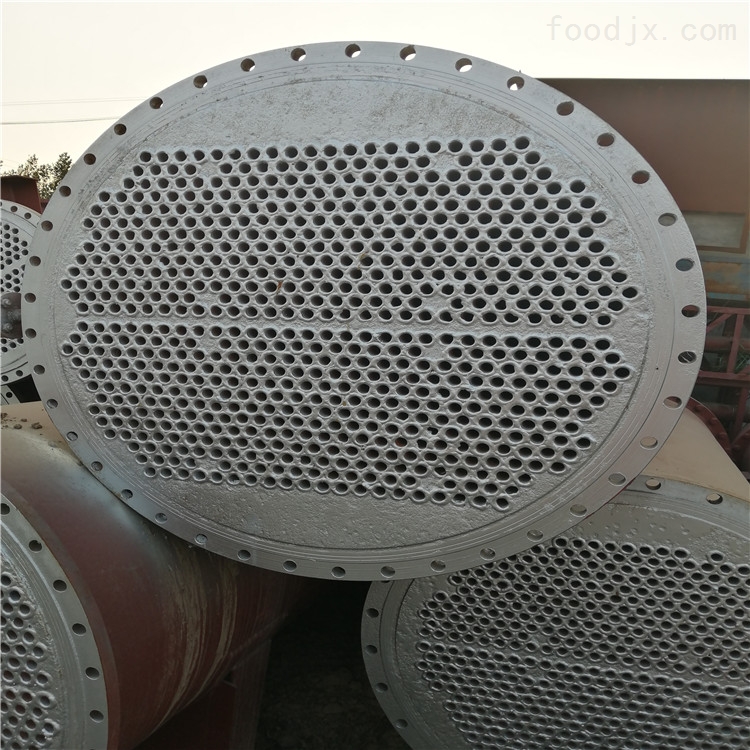

卧式壳管式冷凝器是壳管式的一种，各种型式的制冷装置都可使用。壳管式的主体部分如图1（其中1—管子 2—壳体 3—管板）所示。它是一个由钢板卷制焊接成的圆柱形简体，筒体的两端焊有两块圆形的管板，两个管板钻有许多位置对应的小孔，在每对相对应的小孔中装入一根管子，管子的两端用胀接法或焊接法紧固在管板的管孔内，这样便组成了一组直管管束。
3立式壳管式冷凝器
这种冷凝器直立安装，只用于中型及大型的氨制冷装置中。其结构如图2（1— 出液管接头 2—压力表接头 3—进气管接头 4—配水箱 5—安全阀接头6—均压管接头 7—放空气管接头 8—放油管接头）所示，其中a）冷凝器外形 b）导流管嘴。同卧式壳管式冷凝器相比，立式壳管式冷凝器不但是直立装置，而且两端没有端盖，水及制冷剂的流动方式也有所不同。冷却水从上部进入冷凝器管内，但水并不充满整个钢管断面，而是呈膜状沿管内壁自上流下，排入水池中，一般再用水泵压送入冷却塔中循环使用。气态制冷剂从冷凝器外壳的中部偏上处进入筒壳的管外空间中，凝结的液体沿管外壁从上流下，积在冷凝器底部，从出液管流出。此外，冷凝器的外壳上还设有放油阀、放空气阀和安全阀等管接头。
4套管式冷凝器
它由两种不同直径的管子套在一起组成，主要用于小型氟利昂空调机组中，一般用在单机制冷量小于25kW的制冷装置。图3所示为一套管式冷凝器，它的外管为内径50mm的无缝钢管，管内套有几根紫铜管或轧有低肋片的紫铜管（称内管），装好后在弯管机上弯曲成螺旋形状。制冷剂蒸气从上方进入套管的空腔，在内管外表面上冷凝，液体在外管底部依次下流，从下端流入贮液器中。冷却水从冷凝器的下方流入，其流动方向是自下而上，与氟利昂的流动方向相反，这样能够实现比较理想的逆流换热，因此传热系数较高。
5螺旋板式冷凝器
这种冷凝器的结构型式如图4所示，由本体和接管组成。本体部分由两张平行的钢板，在专用卷板机上卷制而成为具有两个螺旋通道的螺旋体。中心部分用隔板将两个通道隔开。螺旋通道的上下端分别加上顶盖，最外一圈通道端部焊上渐扩形冷却水进水管，冷却水出口由中央引出。中央隔板隔开的另一铡焊上制冷剂蒸气进口管。凝结的液体由底端几根出液支管汇集于出液总管。与壳管式冷凝器比较，螺旋板式冷凝器不但体积小、重量轻，而且传热系数高。它的主要缺点是不适用于高压，而且其内部不易清洗和检修，因此只能用软水或中等硬度的冷却水。
