污泥干燥机-百科

分类: 食品机械 浏览量: 留言数: 14663

污泥干燥机是一种间接加热低速搅拌型干燥机。设备内部有两根或者四根空心转动轴,空心轴上密集并联排列着扇面楔形中空叶片,结构设计特殊巧妙。轴体相对转动,利用角速度相同而线速度不同的原理和结构巧妙地达到了轴体上污泥的自清理作用,大限度地防止了污泥干化过程中的“抱轴”现象。

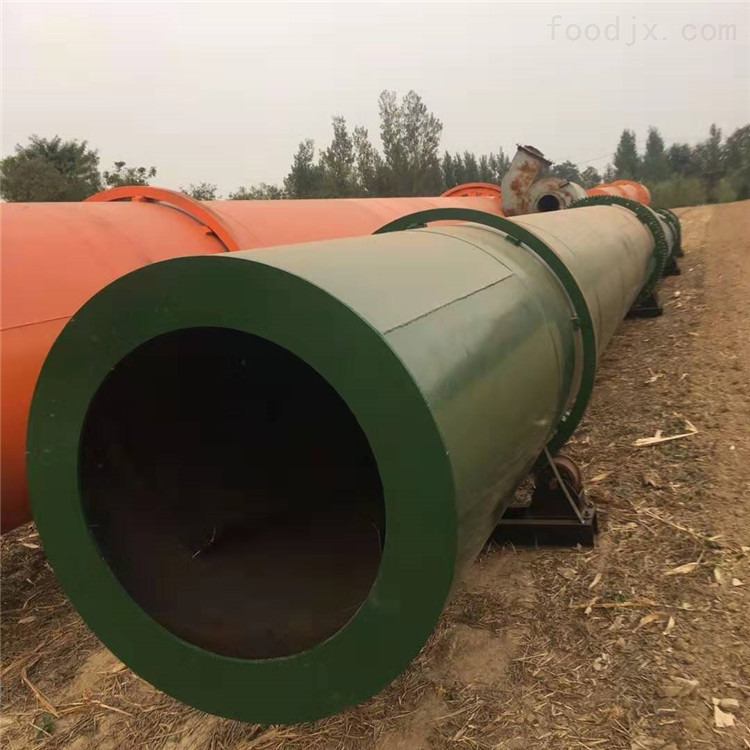

污泥干燥机
污泥干燥机

1产品简介

污泥干燥机以速度使得污泥在干化过程中迅速冲过“胶粘化相区域”。同时巧妙的结构使得污泥在干化过程中达到了双向剪切状态。被干燥的污泥由螺旋送料机定量地连续送入干燥机的加料口,污泥进入器身后,通过桨叶的转动使污泥翻转、搅拌,不断更新加热介面,与器身和桨叶接触,被充分加热,使污泥所含的表面水分蒸发。同时,污泥随桨叶轴的旋转成螺旋轨迹向出料口方向输送,在输送中继续搅拌,使污泥中渗出的水分继续蒸发。最后,干燥均匀的合格产品由出料口排出。采用夹套式壳体结构,使得污泥在机器内部各个界面均匀受热,轴体转动,污泥在设备内不段翻腾,受热面不断翻新。从而大大提高了设备的蒸法效率,既达到了污泥干化的目的,又实现了整套装置的低成本运行。

不同的物料选择不同的烘干工艺,选择正确的烘干工艺是非常重要的。一般的单级滚筒烘干机没有针对物料的特性来烘干使烘出的物料颜色差,污泥是一种不易烘干的物料,使烘出的物料皮干内湿与干湿不均,采用了直流涡旋加交流往复式快速烘干机,使烘出的物料色泽好,节约资源提高经济效益。

2烘干原理

污泥干燥机原理

污泥干燥机,可以一次性将90%含水量的物料烘干至成品。针对污泥烘干过程中易结团结块的特性,改变了一般单通道干燥机的料板结构形式,采用了组合式自清理装置,极大地扩展了单通道干燥机应用范围,不仅可以干燥各类污泥,还可以干燥各种高粘度物料。

污泥由给料机经溜槽进入烘干机内导料板上,随着筒体的转动,污泥被导至倾斜扬料板上即被提升到筒体的中心位置,逐渐洒落形成料幕,高温气流从中穿过,使污泥预热并蒸发部分水分。当污泥洒落、移动到活动的篦条式翼板上时,物料又与预热过的篦条式翼板夹杂在一起,将热量传给物料,使部分水分蒸发。同时,翼板夹带物料提起、洒落,重复多次,物料与热气流进行对流和接触热交换。同时埋在物料中的清扫装置,也沿圆弧形扬料板的里侧下滑,把扬料板内壁粘附的物料清扫下来。当清扫装置随筒体转过垂直线以后,又在圆弧扬料板背面拖动,将其粘附在扬料板外壁的物料清扫下来。随着筒体的不断转动,使部分水分蒸发,污泥得到进一步干燥。同时,清扫装置对污泥团球也起到了打碎作用,提高了干燥速度,最后污泥干燥后变成低水分的松散物料,由出料口排出。

污泥干化设备是单通道旋转式干燥机:

适用于城市污泥干化。单通道旋转式干燥机是在普通回转干燥机上发展起来的一种新型设备。内部安装解聚机构、活动篦条式翼板、清扫装置和破碎壮装置,能够干燥普通回转干燥机无法处理的粘性物料。针对污泥具有一定粘度、颗粒度小等特点,单通道干燥机是选择。采用单通道旋转式干燥机,顺流工艺,使用特殊设计的加料装置,在污泥进入烘干机的一瞬间迅速与高温热烟气进行热交换,在其表面形成一层硬壳,这样大大减少污泥粘附筒体及堆积堵料现象。在烘干机头部1/4段,除安装扬料板外,同时安装强化蒸发的解聚机构和链接式篦条翼板,不但能够传导热量,而且还能防止污泥粘堵筒体和扬料板,充分利用进料端干燥速率快的特点,实现层层“脱衣”的方法使其能迅速干燥。

高粘度污泥干化设备

高粘度污泥干化设备一般采用热风旋片干燥机:

根据污泥粘度不同可采用双轴旋片干燥机(立式、卧式)、三轴旋片干燥机(卧式),可将初含水85%以下的高湿物料一次烘干到终含水12%以下,干燥时间短,一般为2-10分钟。由于高速搅拌叶片激烈搅拌潮湿物料,湿物料能与热风良好接触。物料在机内前半部分水分蒸发较快,机内热风温度急剧下降,因此,即使使用高温热风,物料的温升也不高。典型应用如电镀污泥干燥、造纸污泥干燥、油田污泥干燥、化工污泥干燥、矿泥干燥、果渣干燥、豆渣干燥、糖渣干燥、泥炭干燥、稀土等高湿物料干燥、有机、无机化合物及化工原料等泥状、粉粒状、片状高湿物料干燥。

3意义

污泥是由水和污水处理过程所产生的固体沉淀物质。它的主要特性有:含水率高(可高达99%以上)、有机物含量高、容易腐化发臭、并且颗粒较细,比重较小,呈胶状液态。污泥按来源分主要有:生活污水污泥、工业废水污泥和给水污泥。各种污泥的处置与处理已成为制约城市发展与城市卫生的顽疾。

随着国家节能减排力度的加强,国民环保意识的提高,以及城市污泥的产量的与日俱增,污泥处置和开发利用问题以成为国家环保整治工作的重要议题。污泥烘干处理技术的发展,使污泥农用、污泥燃料、污泥焚烧成为可能。污泥烘干技术与污泥干燥机的完善与创新,直接推动了污泥处置手段的发展,拓展了污泥处置手段的选择范围,使之在安全性、可靠性、可持续性等方面得到越来越可靠的保证。 [2]

4特点

1.因设备干燥所需要的热量依靠热传导间接加热,因此干燥过程不需或只需少量气体以带走湿份。极大地减少了被气流带走的这部分热量损失,提高了热量利用率,是一种节能型干燥设备。

2.搅拌、混合使物料剧烈翻动,从而获得很高的传热系数,因此占地面积和空间都很小,节省了厂房基建费用。干燥过程气体用量少,流速低,被气体带走的粉尘量少,所以干燥后气体粉尘回收方便,回收设备体积小,可以节省设备投资。对于需要回收溶剂的干燥过程,可以大大提高溶剂浓度。由于桨叶结构特殊,物料在干燥过程中交替收到挤压和松弛,强化了干燥。干燥室内物料的充满率很高,可以达到80%-90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调,从几分钟到几小时内任意调节。

3.污泥干燥机可用于市政污泥、印染污泥、造纸污泥、电镀污泥等多领域的污泥干燥,热效率高,使用范围宽广,运行成本低廉,并且也能实现连续生产。

5用途

污泥干燥机主要由引风机、打散装置、带式上料机、进料机、回转滚筒、热源、带式出料机、卸料器和配电柜构成。因此工作区包括出料区、倾斜扬料板区、清理区、导料区构成。

一、导料区,湿污泥进入此区与高温热风接触迅速蒸发水分,物料在大导角的抄板抄动下,形不成粘结便被导入下一个工作区;

二、出料区,滚筒在此区不设抄板,物料在此区滚动滑行至排料口,完成整个干燥过程;

三、清理区,湿污泥在此区被抄板抄抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置便十分合理地清扫了内壁粘附的物料,在这个过程中,清扫装置对于物料团球结块也起破碎作用,从而增加了热交换面积,提高了干燥速率;

四、倾斜扬料板区,湿污泥在此区已呈低水分松散状态,物料在此区已不具有粘结现象,经过热交换后物料达到所要求的水分状态,进入最后的出料区..有着多种微生物的河流水渠污泥一直以来被人们所忽视,也为城市环境治理带来诸多难题。我厂研发的污泥烘干设备可将污泥烘干,便于污泥生物有机肥的生产,是有机肥制造企业的烘干设备。

随着国家经济实力的增强,国民环保意识的提高,城市污水处理行业得到迅速发展,城市污泥的产量与日俱增,污泥的处置和开发利用问题日益为人们所关注。污泥的干化处理,使污泥农用、作为燃料使用、焚烧乃至为减少填埋场地等处理方法成为可能。

6价值

污泥干燥后的价值

1、 焚烧处理

经烘干后的污泥,其热值约1300至1500大卡,三吨干化后的污泥可相当于一吨4500大卡的燃煤,可掺在燃煤中在锅炉内燃烧,一吨干化污泥可生产一吨蒸气。干化污泥与煤的掺和比例为吨煤添加100至200公斤污泥。

2、污泥制砖

可添加在黏土中制砖,质量比为1:10,其强度与普通红砖相当,且具有一定的发热量,在烧制砖的过程中,可以自燃,增加热量。

3、制生化纤维板

在碱性条件下,加热,烘干,加压后发生一系列物理化学变化(球蛋白变性作用),用这种变性作用制成活性污泥树脂(蛋白胶),使其纤维粘合起来,压制板材。

4、水泥厂的掺和料。

5、填埋堆肥

由于卫生填埋管理不到位,容易产生二次污染,加上国家制定了卫生填埋的相关标准和技术政策,对印染污泥混合填埋的含水率规定小于60%,横向剪切大于25KN/平方米。实际上,脱水泥饼含水率大于80%,采用直接填埋的处理方式已经受到现行法规的限制,不允许直接填埋,国家在这方面已加大了执法力度。堆肥处理由于有机污泥中含有氮,磷,钾,是农作物生长所必需的肥料成份。活性污泥中有机成份粗蛋白或球蛋白是良好的土壤改良剂,污泥性质稳定,可做为肥料,具有农业利用价值。但直至目前,社会上对印染污泥的堆肥处理仍不能接受,没有得到推广。
