桨叶干燥机-百科

分类: 食品机械 浏览量: 留言数: 14599

浆叶式干燥机是一种在设备内部设置搅拌浆,使湿物料在桨叶的搅动下,与热载体以及热表面充分接触,从而达到干燥目的的低速搅拌干燥器,结构形式一般为卧式,双轴或四轴。浆叶式干燥器分为热风式和传导式。

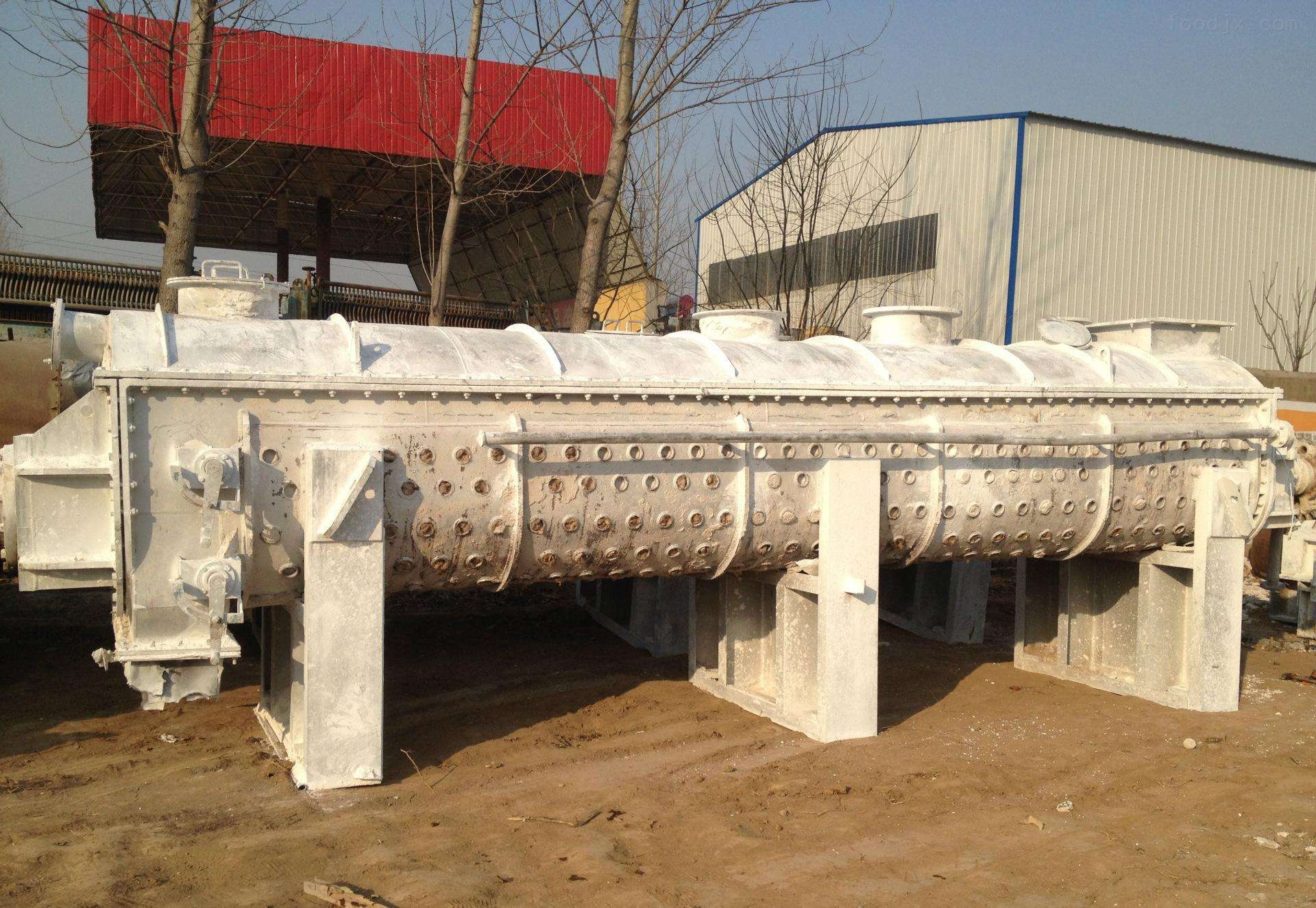

桨叶干燥机
桨叶干燥机

1概述

热风式即通过热载体(如热空气)与被干燥的物料相互接触并进行干燥,在传导式中热载体并不与被干燥的物料直接接触,而是热表面与物料相互接触。

空心轴上密集排列着楔型中空桨叶,热介质经空心轴流经桨叶。单位有效容积内传热面积很大,热介质温度从-40~320°C,可以是水蒸气,也可以是液体型:如热水、导热油等。间接传到加热、没有携带空气带走热量,热量均用来加热物料,热量损失仅为通过器体保温层向环境的散热。楔形桨叶传热面具有自清洁功能,物料颗粒与楔形面的相对运动产生洗刷作用,能够洗刷掉楔形面上的附着物,试运转中一直保持着清洁的传热面。

2工作原理

桨叶干燥机由互相啮合的二到四根桨叶轴、带有夹套的W形壳体、机座以及传动部分组成,物料的整个干燥过程在封闭状态下进行,有机挥发气体及异味气体在密闭氛围下送至尾气处理装置,避免环境污染。

干燥机以蒸汽热水导热油作为加热介质,轴端装有热介质导入导出的转接头。加热介质分为两路,分别进入干燥机壳体夹套和桨叶轴内腔,将器身和桨叶轴同时加热,以传导加热的方式对物料进行加热干燥。被干燥的物料由螺旋送料机定量地连续送入干燥机的加料口,物料进入器身后,通过桨叶的转动使物料翻转搅拌,不断更新加热介面,与器身和桨叶接触,被充分加热,使物料所含的表面水分蒸发。同时,物料随桨叶轴的旋转成螺旋轨迹向出料口方向输送,在输送中继续搅拌,使污泥中渗出的水分继续蒸发。最后,干燥均匀的合格产品由出料口排出。

3设备特点

a.设备结构紧凑,装置占地面积小。由设备结构可知,干燥所需热量主要是由排列于空心轴上的空心桨叶壁面提供,而夹套壁面的传热量只占少部分。所以单位体积设备的传热面大,可节省设备占地面积,减少基建投资。

b.热量利用率高。污泥干燥机采用传导加热方式进行加热,所有传热面均被物料覆盖,减少了热量损失;没有热空气带走热量,热量利用率可达 90%以上。

c.楔形桨叶具有自净能力,可提高桨叶传热作用。旋转桨叶的倾斜面和颗粒或粉末层的联合运动所产生的分散力,使附着于加热斜面上的污泥自动地清除,桨叶保持着高效的传热功能。另外,由于两轴桨叶反向旋转,交替地分段压缩(在两轴桨叶面相距最近时)和膨胀(在两轴桨叶面相距离最远时)搅拌功能,传热均匀,提高了传热效果。
