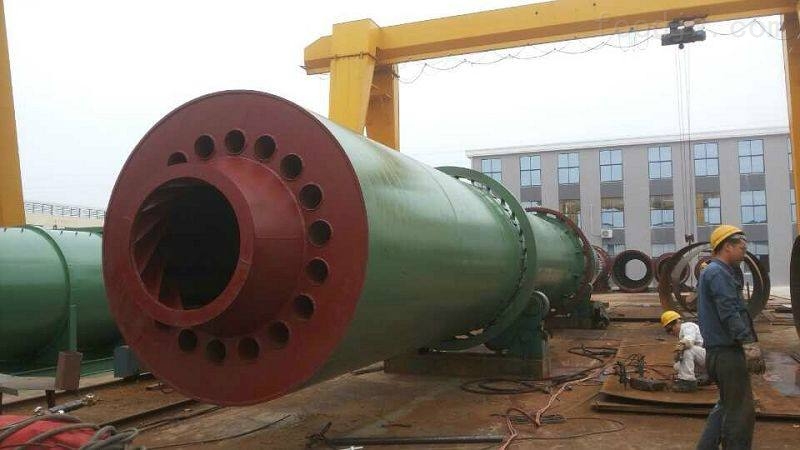

三回程烘干机即高效组合式三回程烘干机。大型的三筒烘干机,通常有6~7米长,分为直筒和锥筒两种结构形式,物料的流动是靠筒内叶片(即导流板)随筒体转动拨动物料前进的,适用于直筒或锥筒结构。三回程烘干机是由三个同心的直径不同的圆筒嵌套在一起的,而不是环环相扣,那是链子,这种特殊的结构形式决定其产量的大小,所以这种新型烘干机也叫三回程烘干机。LJSH高效组合式三筒烘干机具有结构紧凑,占地面积少,是相同产量单筒烘干占地面积的地二分之一,工作可靠,能耗低,热效率高,物料烘干效果好,容易实现自动化控制,操作人员少

三回程烘干机
三回程烘干机

1主要用途

高效组合式三筒烘干机主要用于烘干一定湿度范围内颗粒物料,如干粉砂浆行业所用的黄砂、铸造行业用的各种规格型砂。建材水泥行业用的高炉矿渣。小粒度粘土,化工行业用于不起化学变化、不怕高温及烟尘弄脏的小颗粒物料。根据不同行业对烘干后物料终水份要求,烘干后的物料含水量可以达到1—0.5%以下。

进入烘干机内的物料以不粘筒壁及扬料板为宜。进入烘干机内热交换的气体温度不宜高于750摄氏度,如有特殊要求高温烘干,烘干机的入口处内筒及杨料板可用耐热钢板制造。

2安装与调

1、烘干机的安装应严格按上装配图和基础图的要求规范施工,烘干机安装前,应对其零部件及其辅佐件 一律清查,清擦,清理干净完备齐全。

2、由于烘干机是长体大型设备,因此安装时应按此顺序和方法进行:

(一)划基础线:在基础标板上正确的作出十字线,标高线,中心标板埋设要达到使用方便,准确并考虑  机座安装后不被遮盖。

(二)安装底座与拖轮:铲平垫铁位置,划出底座,拖轮的中心线,按照图纸要求,找准底座与拖轮的安装位置,调平放正,先把基础孔灌浆,混凝土达到一定强度时,拧紧地脚螺栓,复查合格后,再安装筒体。

(三)安装筒体及滚圈:先将滚圈装在筒体上,固定时所需要的凹状接头要一正一反交错配置,并调整垫铁的厚度,使滚圈与凹状接头的接触保持相应的间隙,切勿一致,并点焊凹状接头螺栓头部与筒体内。

(四)安装大齿轮:安装前检查对接面接口不得有碰撞痕迹,把大齿轮与筒体接触表面清擦干净,然后将两半齿轮小心的对好并拧紧接口螺栓,便将大齿轮装在筒体上。转动筒体,检查大齿轮的径向跳动和侧向摆动,直至校调合格。

(五)安装小齿轮、减速机、电机:根据已装好的大齿轮,调整好大、小齿轮的啮合参数并达到设备规定要求,固定小齿轮,减速机电机的位置。

(六)安装齿轮罩:使其与齿轮的边缘距离匀称。

3、上述工作全部做好后,进行二次灌浆,对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安  装复查,调试工作同步进行,以确保烘干机的安装质量。

3操作与保养

1、烘干机的干燥效率高低,很大程度上取决于燃烧室的好坏,因此,在烘干机操作过程中,必须对燃烧室、鼓风机和除尘吸尘设备加以特别的注意。

2、在开动烘干机前一个小时点燃炉子,检查所有的附属设备,包括烘干机的各个传动部分,支拖部分等,都应当紧固、正常、滑滑、可靠方可开车。

(一)点燃炉子前应检查火炉、炉篦子、给料装置、燃烧室、炉坑内的炉渣、炉门、空气导管、调节阀和鼓风机、除尘器等。

(二)开启烘干机前应检查燃料、工具、传动支托装置润滑全部轴承及摩擦面。

(三)开动烘干机的步骤是先启动烘干机电机,后开动运输湿料设备,再启动干料运送设备,形成连续均匀的作业程序。

3、在烘干机运转过程中要经常检查各部分轴承的温度,温度不得超过50℃,齿轮声响应平稳,传动、支托和筒体回转应无明显的冲击、振动和传动,还应该经常做好设备的检查、维护和保养工作,其内容应包括:

(一)全部螺栓紧固件不应有松动现象。

(二)要经常注意滚圈和挡轮,拖轮的接触情况。

(三)挡风圈,齿轮罩不应有翅裂和摩擦撞损情况。

(四)各部位应按下表进行正常润滑。

润滑点: 润滑材料 润滑时间及周期电机钠钙脂 6个月;减速机轴承 钙基脂 6个月;减速机齿轮 10﹟油 换/3个月;传动轴承 钙基脂2次/班;支托轴承 钠钙油脂 6个月;挡轮轴承 钠钙油脂 6个月。
