新生工业超声波电机的驱动器介绍
这是Shinsei Kogyo超声波电机的驱动器（驱动电路）。
我们提供可降低成本的简单型号、可进行速度控制的型号以及具有改善电机启动特性功能的型号。
仅适用于 USR30 系列 驱动器：D6030/24V
-
D6030/24V
-
-
D6030是USR30系列专用的电机驱动器。
您可以使用 USR30 低成本构建系统。
通过切换TTL电平信号可以控制电机的CW、CCW和停止，并使用DC 0[V]至3.2[V]的模拟电压改变电机转速。
规格
| 电源电压 | DC24 [V] ±0.5 [V] |
| 振荡波形 | 伪正弦波 |
| 振荡频率 | 49[KHz]～55[KHz] |
| 变速方式 | 频率变化 |
| 变频控制 | 利用振幅反馈的自动跟踪方法 |
| 电机驱动电压 | 110[Vrms] |
| 目前的消费 | DC24V: 0.8[A] / DC12V: 1.5[A] |
| 过流保护 | 24V：0.8[A]（φ5.2小型保险丝） 12V：1.5[A]（φ5.2小型保险丝） |
| 绝缘电阻 | 10[MΩ]以上（未连接电机、外壳与各端子之间的连接） |
| 绝缘电压 | 1 [KVAC]（电机未连接，外壳与各端子之间连接） |
| 储存温度范围 | -20[℃]～+80[℃] |
| 工作温度限制 | -10[℃]～+55[℃] |
| 开始/停止操作 | TTL电平信号切换（使用开关时需另备） |
| 启动响应能力 | 50[ms]以下（无电机惯性负载） |
| 停止响应 | 1[ms]以下（无电机惯性负载） |
| 空载变速范围 | 30[转/分钟]～300[转/分钟] |
| 调速外部电压 | 直流0[V]～3.2[V] |
| 推荐的启动/停止开关 | 中心安装单刀双掷开关（ON-OFF-ON） |
| 推荐速度设定量 | 10[KΩ]、0.1[W]、B型（需另行准备） |
| 重量 | 105 [克] |
| 外形尺寸 | 长×宽×高：22[毫米]×70[毫米]×56[毫米] |
| 评论 | *12V规格可咨询。 |

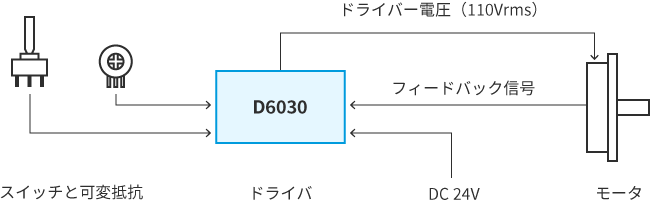

与电机的连接方法1： 使用开关和电阻器进行简单操作

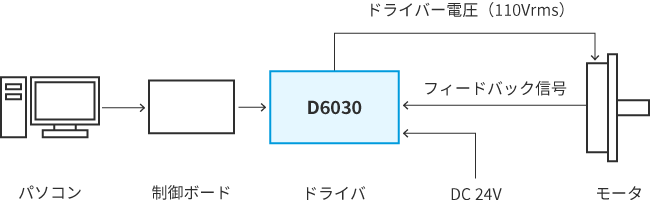

与电机的连接方法2： 使用控制板进行简单操作

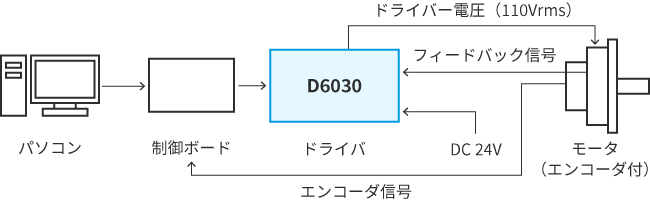

与电机的连接方式3： 使用编码器信号进行速度控制/位置控制
仅适用于 USR60 系列 驱动器：D6060/24V
-
D6060/24V
-
-
D6060是USR60系列专用的电机驱动器。
您可以使用 USR60 以低成本构建系统。
通过切换TTL电平信号可以控制电机的CW、CCW和停止，并使用DC 0[V]至3.2[V]的模拟电压改变电机转速。
规格
| 电源电压 | DC24 [V] ±0.5 [V] |
| 振荡波形 | 伪正弦波 |
| 振荡频率 | 40[KHz]～45[KHz] |
| 变速方式 | 频率变化 |
| 变频控制 | 利用振幅反馈的自动跟踪方法 |
| 电机驱动电压 | 130[Vrms] |
| 目前的消费 | DC24V: 2.0[A] / DC12V: 4.0[A] |
| 过流保护 | 24V：2.5[A]（φ5.2小型保险丝） 12V：4[A]（φ5.2小型保险丝） |
| 绝缘电阻 | 10[MΩ]以上（未连接电机、外壳与各端子之间的连接） |
| 绝缘电压 | 1 [KVAC]（电机未连接，外壳与各端子之间连接） |
| 储存温度范围 | -20[℃]～+80[℃] |
| 工作温度限制 | -10[℃]～+55[℃] |
| 开始/停止操作 | TTL电平信号切换（使用开关时需另备） |
| 启动响应能力 | 50[ms]以下（无电机惯性负载） |
| 停止响应 | 1[ms]以下（无电机惯性负载） |
| 空载变速范围 | 20[转/分钟]～150[转/分钟] |
| 调速外部电压 | 直流0[V]～3.2[V] |
| 推荐的启动/停止开关 | 中心安装单刀双掷开关（ON-OFF-ON） |
| 推荐速度设定量 | 10[KΩ]、0.1[W]、B型（需另行准备） |
| 重量 | 250 [克] |
| 外形尺寸 | 长×宽×高：35[毫米]×100[毫米]×83[毫米] |
| 评论 | *12V规格可咨询。 |

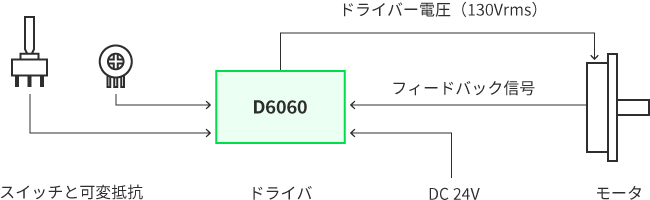

与电机的连接方法1： 使用开关和电阻器进行简单操作

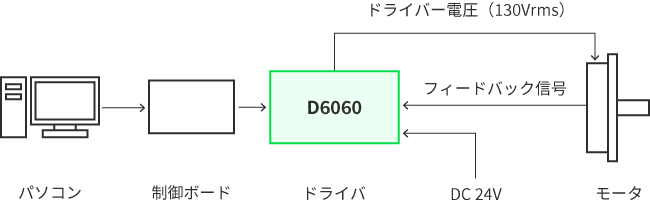

与电机的连接方法2： 使用控制板进行简单操作

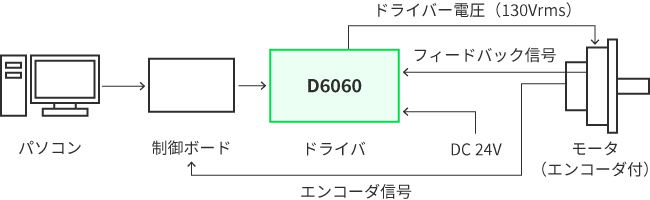

与电机的连接方式3： 使用编码器信号进行速度控制/位置控制
USR30系列/USR60系列驱动器：D6060E/24V
-
D6060E/24V
-
-
D6060E是一款兼容USR30和USR60系列的电机驱动器。
配备使用编码器信号的速度控制功能，电机可以稳定的速度旋转。
通过切换TTL电平信号可以控制电机的CW、CCW和停止，并使用DC 0[V]至3.2[V]的模拟电压改变电机转速。
规格
| 电源电压 | DC24 [V] ±0.5 [V] |
| 振荡波形 | 伪正弦波 |
| 振荡频率 | 40[KHz]～45[KHz] |
| 变速方式 | 频率变化 |
| 变频控制 | 利用编码器信号反馈的自动跟踪方法 |
| 电机驱动电压 | 130[Vrms] |
| 目前的消费 | DC24V: 2.0[A] / DC12V: 4.0[A] |
| 过流保护 | 24V：2.5[A]（φ5.2小型保险丝） 12V：4[A]（φ5.2小型保险丝） |
| 绝缘电阻 | 10[MΩ]以上（未连接电机、外壳与各端子之间的连接） |
| 绝缘电压 | 1 [KVAC]（电机未连接，外壳与各端子之间连接） |
| 储存温度范围 | -20[℃]～+80[℃] |
| 工作温度限制 | -10[℃]～+55[℃] |
| 开始/停止操作 | TTL电平信号切换（使用开关时需另备） |
| 启动响应能力 | 50[ms]以下（无电机惯性负载） |
| 停止响应 | 1[ms]以下（无电机惯性负载） |
| 空载变速范围 | 15[转/分钟]～150[转/分钟] |
| 调速外部电压 | 直流0[V]～3.2[V] |
| 推荐的启动/停止开关 | 中心安装单刀双掷开关（ON-OFF-ON） |
| 推荐速度设定量 | 10[KΩ]、0.1[W]、B型（需另行准备） |
| 重量 | 260 [克] |
| 外形尺寸 | 长×宽×高：35[毫米]×100[毫米]×83[毫米] |
| 评论 | 配备使用编码器信号的速度控制功能 *12V规格可咨询。 |

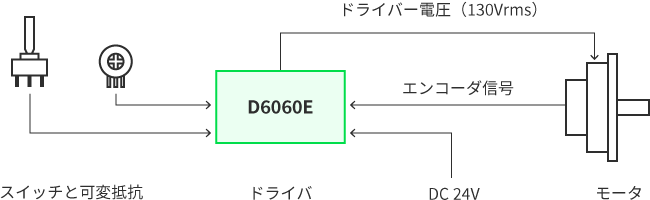

与电机的连接方法1： 使用开关和电阻器进行简单操作

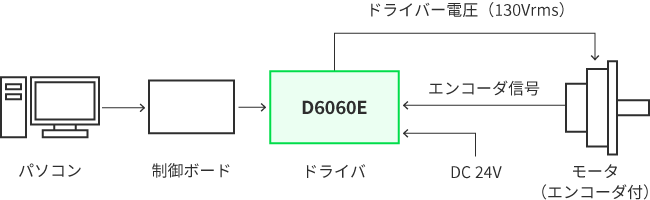

与电机的连接方法2： 使用控制板进行简单操作
与电机的连接方式3： 使用编码器信号进行速度控制/位置控制
