1. 高压限制	2. 单次/连续	3.压敏电阻/放电管	4.高压指示灯
5.高压启停键	6.显示转换键	7.测试键	8.测试指示灯
9.电压预置	10.蜂鸣器	11.显示屏	12. 电源开关
13. 稳压管	14. 测试孔 +	15.测试孔-	16.电源插孔

仪器正面面板图

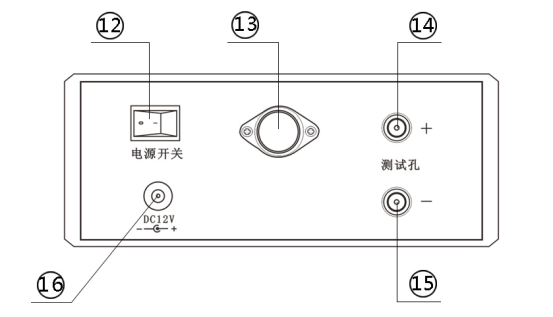

仪器反面面板图

四.压敏电阻测试仪使用方法

4.1 电源

本机背面板设有外接电源插孔，使用时将仪器自带的DC15V 专用电源插入电源插孔,芯线为“+”极。用户自备电源线时应注意极性及线径。

4.2 准备

4.2.1将仪器面板上的自锁按键开关全部置高位，调节“高压限制”旋钮顺时针方向旋到尽头（最大）和“电压预置”旋钮逆时针方向旋到尽头（最小）。将本机所备测试线分别插入面板“+”“—”测试孔。将外部电源接入背板相应电源插座（孔）。

4.2.2打开电源开关,若仪器显示“000”表示仪器正常。否则为不正常，请及时联系售后人员。

4.3测试

4.3.1 压敏电阻测试

“压敏电阻/放电管”选择开关置高位(压敏电阻), “单次/连续”开关置高位（单次），按4.2.1所述接入被试品。

按下“高压启停”键，开启高压后按下“测试”键，显示屏立即显示的是被测压敏电阻的击穿电压（U1mA），单位为“V”，约2秒钟后显示屏自动显示漏电流（I0.75U1mA），单位为“μA” ，绿色指示灯随漏流显示同步点亮,持续约2秒后自行消失。

4.3.2 放电管测试

4.3.2.1 常规方法(推荐使用)

“压敏电阻/放电管”选择开关置低位（放电管） “单次/连续”开关置高位（单次），按4.2.1所述接入被试品。

按下“高压启停”键，开启高压后按下“测试键”， 测试电压以100V/S的速率从电压预置值开始上升，至绿色指示灯点亮后。此时显示屏显示电压为被测放电管的点火电压。

4.3.2.2 筛选法

a)“压敏电阻/放电管”选择开关置低位(放电管),“单次/连续”开关置高位（单次），调节“电压预置”旋钮顺时针方向到尽头（最大）。按下“高压启停”键开启高压，高压指示灯亮，显示屏显示仪器输出最大电压值。调节“高压限制”旋钮至所需的值(测试量程上限值)。再调节“电压预置”旋钮选择所需（测试量程下限值）的电压值。

b)将被测放电管接入测试线，按下“高压启停”键，若蜂鸣器鸣叫发出声响警告则表示被测放电管点火电压Vsdc值小于 “电压预置”值（超量程下限）。此时，应及时关闭高压，撤下被测试品，否则将被反复点火。如果蜂鸣器没有鸣叫则表示被测放电管点火电压Vsdc值大于“电压预置”值。可点击“测试键”继续下步操作。

c) 点击“测试”键后，测试电压以100V/S的速率从电压预置值开始上升。至绿色指示灯点亮后：

（1）、若蜂鸣器不鸣叫，显示屏将显示测量范围内的被测放电管点火电压值。

（2）、若蜂鸣器鸣叫，显示器将显示测量范围的上限值。此时，表示被测试品的点火电压Vsdc值大于测量范围的上限值（超量程上限）而没有点火，此时需要增大“测试量程上限值”，再次重复测试。

绿色指示灯点亮和同步产生的显示值（超量程范围时有鸣叫声）持续时间约2秒自行消失，随之回复到预置状态。

绿色指示灯点亮期间撤下已测放电管，预置电压恢复后再接入待测放电管进行下一次测试。

4.3.3连续测量

将“单次/连续”开关置低位（连续位），便可连续测量。

4.4 自检及其它

a) 压敏电阻测试1mA值的检查

选择“压敏电阻”测试，开启高压，预置电压调节至10V以上，短接测试孔“+”“—”端，显示器应显示“000”，长按 “显示转换”键，应显示“1000”，如果显示数值相差太大，则说明仪器有问题，请及时联系售后人员。

b)压敏电阻测试0.75U1mA值的检查

测试端开路,点击测试键进行测试时,显示器应显示量程上限值,绿灯亮时段按住“显示转换”键应显示量程上限值的0.75倍。

c)在测试试品的过程中，长按“显示转换”键：在U1mA测量时段显示的是测试条件1mA（1000μA）的值；在I0.75U1mA测量时段显示的是测试条件0.75U1mA的值。

其它，利用电压预置和量程调节功能可作1999V/1mA直流稳压源和1mA恒流源（负载电流达1mA时仪器恒定输出1mA测试电流）使用，配合使用“显示转换”键，可测量负载电压、电流（V/I特性）值。

4.5 测试完毕,点击“高压启停”键关闭测试电压,关闭电源开关。使用外接DC 15V直流电源时应将电源线撤除。
