高线易切钢高温线材测径仪研发

分类: 电子仪器 浏览量: 留言数: 3956

易切削钢是指在钢中加入一定数量的一种或一种以上的硫、磷、铅、钙、硒、碲等易切削元素,以改善其切削性的合金钢。随着切削加工的自动化、高速化与精密化,要求钢材具有良好的易切削性是非常重要的,这类钢主要用于自动切削机床上加工,故亦属专用钢。同时在满足自动化的生产中,也需做到准确检测,而线材测径仪就可做到准确测量。

线材测径仪测量的基本技术是背景光技术,即钢材通过光区产生阴影进而测得尺寸。光学系统使用LED光源,光通过一透镜产生平行光,并经过另一透镜聚集在CCD摄像机上。当钢通过光区产生阴影,摄像机计算出阴影宽度,即得到钢的尺寸。钢通过时,测温仪测得钢温,经过计算机转换为室温20 ℃的尺寸。可以固定温度来修正尺寸,也可选择显示热态尺寸。测量温度范围:700°C ~ 1400°C (1300°F~2500°F)。

测量头配有空气吹扫器以保证光学系统清洁,同时阻止氧化铁皮和水随钢进入测量头。来自测量头的信号和视频信息传递到电气处理器,处理器评估来自测量头的信息,转化为尺寸信息,进行温度修正,输出到不同的配套设备上。

线材测径仪可以做到同截面8组测头检测、快速捕捉、高精度、高稳定度、动态轨迹变化。主要满足轧制圆钢检测要求,兼顾螺纹钢检测,具备可靠有效的本地和远程通讯网络控制。

线材测径仪具备的主要功能:

● 满足易切钢等易生成二次氧化渣钢种的检测要求。

● 能快速、准确地测量轧材的外径尺寸和截面形状、面积。

● 高精度测量,进行非接触的同一截面全方位实时连续测量。

● 可提供轧材的头、尾部不合格长度数据。

● 缺陷报警(周期性缺陷如耳子、错辊、椭圆、尺寸超差等)。

● 系统修正功能(温度修正、测量校准等)。

● 提供历史数据查询(存储时间≥3个月)。

● 设备操作简单、系统操作界面友好。

● 远程LED显示无线通讯。

● 自带吹扫系统,不用现场压缩空气。

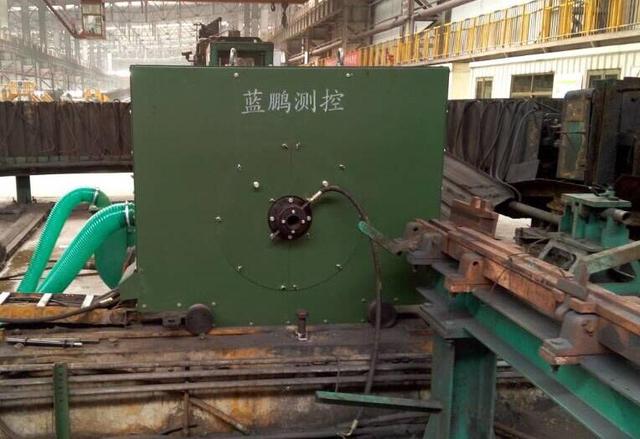

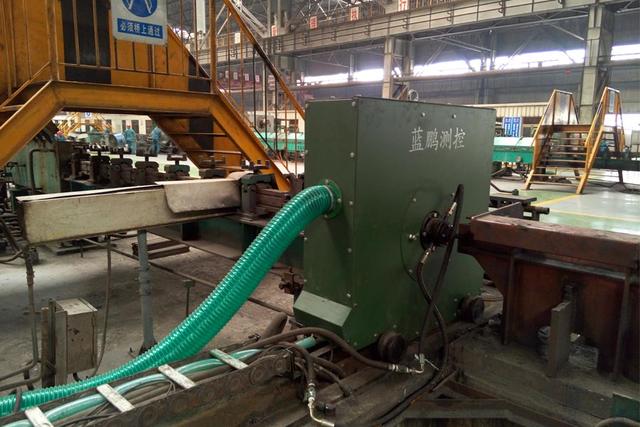

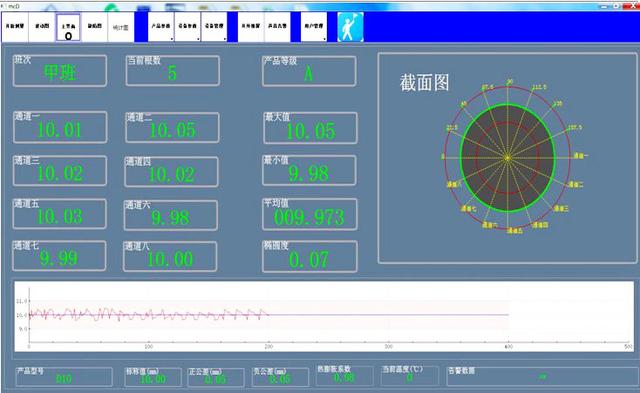

线材测径仪是高质量的在线检测设备,安装于生产线上进行在线测量,实时数据分析,图像数字双重显示,可靠、精确、使用周期长、维护便捷,主要满足轧制圆钢检测要求,兼顾六角钢、方钢、螺纹钢检测,具备可靠有效的本地和远程通讯网络控制。

本文由保定市蓝鹏测控科技有限公司编写
